精密U型膜片联轴器的工作原理是什么？

精密 U 型膜片联轴器的核心工作原理是依靠金属膜片的弹性挠曲实现扭矩的刚性传递，同时补偿轴系的三轴不对中偏差，全程无摩擦、无间隙，结合 U 型轮毂的结构设计，实现高速高精度的动力传输，整体传动过程无滑动、无滞后，具体分扭矩传递和偏差补偿两大核心环节，同时依托结构设计保障传动稳定性，拆解如下：
一、核心：扭矩的无间隙刚性传递
动力从主动轴传递至联轴器的主动侧 U 型铝合金轮毂，轮毂通过精密连接结构（夹紧 / 胀套 / 键槽）与膜片组紧密贴合，无装配间隙；
扭矩通过不锈钢叠层膜片组轴向刚性传递（膜片为金属硬材质，仅发生微弹性变形，无塑性形变），再经中间隔套 / 连接块，传递至从动侧的另一组膜片；
最后从动侧膜片将扭矩精准传递至从动侧 U 型轮毂，再到从动轴，整个传动链为纯金属硬连接，传动效率＞99.8%，无接触损耗、无背隙，实现扭矩的精准同步传递。
二、关键：多向不对中偏差的弹性补偿
联轴器采用双组独立膜片 + 中间隔套的经典结构，这是实现偏差补偿的核心设计：
当主动轴与从动轴因安装误差、设备运行振动、热胀冷缩出现轴向（前后窜动）、径向（左右偏移）、角向（轴线夹角） 三轴不对中时，两侧的膜片会分别根据偏差方向发生均匀的弹性弯曲，通过自身的变形抵消轴系的不对中量，且两组膜片独立挠曲、互不干扰，补偿过程中不会产生额外的径向 / 角向载荷传递至轴端。
三、辅助：U 型轮毂结构的适配性加持
U 型台阶式的轮毂设计并非单纯的结构造型，而是为了适配膜片的工作特性：
U 型开放台阶为膜片的弹性挠曲预留了充足的变形空间，避免膜片因变形受阻产生应力集中，有效延长膜片的金属疲劳寿命；
U 型轮毂相比直筒轮毂重量更轻、转动惯量更小，高速运转时离心力低，减少电机 / 主轴的负载损耗，同时配合精密动平衡处理，让高速传动更稳定、低振动。
四、核心工作特性总结
整个工作过程中，联轴器始终保持 “刚性传扭，弹性补偿” 的核心逻辑：
 传扭时：膜片微变形，扭矩刚性传递，零背隙、无滞后；
 补偿时：膜片弹性挠曲，抵消轴系偏差，保护电机 / 主轴轴承；
 运行时：无油脂润滑、无磨损件，仅靠金属膜片的疲劳特性工作，实现免维护长周期运行。

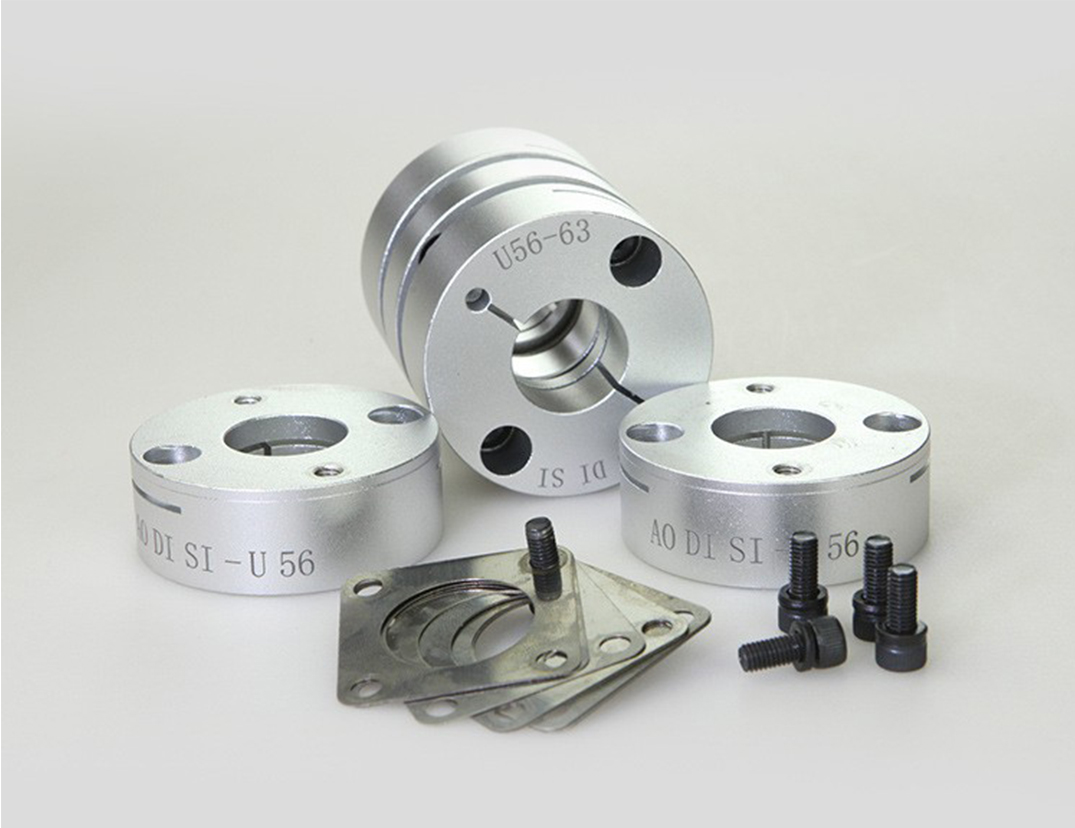

精密 U 型膜片联轴器，这款联轴器既做到了精密传动的 “准”，又实现了轴系适配的 “柔”，同时兼顾了运行的 “稳” 和使用的 “省”。金属膜片弹性变形传动，无摩擦、无滑动，配合 CNC 精密加工的 U 型轮毂，传动无定位滞后，适配伺服闭环控制、精密定位等场景，满足微米级传动精度要求。佛山市奥迪斯传动科技有限公司持有自主品牌、自有工厂、研发生产一体化，生产的联轴器都
