如何正确安装大扭矩双节外胀套膜片联轴器？

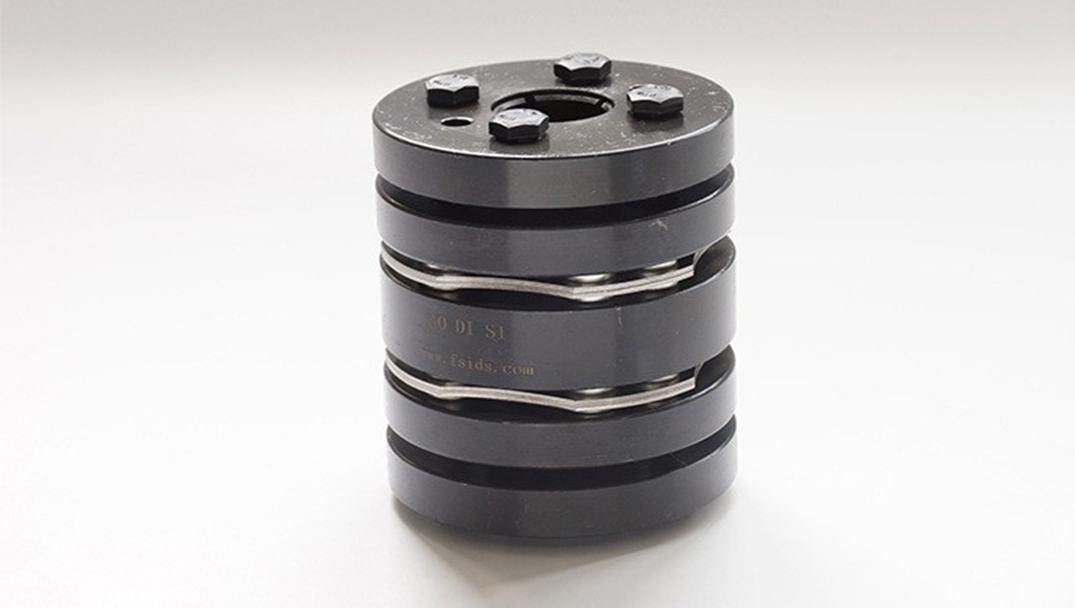

大扭矩双节外胀套膜片联轴器采用两组平行排列的不锈钢金属膜片层，通过高强度螺栓连接主动端与从动端半联轴器。双节结构显著提升扭矩承载力与系统刚性，同时增强对轴向、径向和角向偏差的补偿能力，尤其适用于高速重载场景。‌大扭矩双节外胀套膜片联轴器安装指南。
安装大扭矩双节外胀套膜片联轴器需严格遵循步骤，确保传动可靠性与寿命。结合核心操作要点，流程如下：一、安装前准备
1.部件检查‌：确认法兰盘半轴节大孔小孔、膜片组、螺栓螺母及缓冲套完整无损，避免异物或油污污染安装面‌。
2.轴端预处理‌：对于胀套联结，将联轴器内孔棱边用细锉处理光滑，必要时将半联轴节预热（保温箱或油槽）使内孔膨胀，便于安装‌。
二、核心安装步骤
1.法兰盘定位与找正
调整两半联轴节断面间隙，确保大于膜片组厚度；使用百分表检测法兰盘端面和外圆跳动（外径＜250mm时跳动值≤0.05mm，＞250mm时≤0.08mm）‌。初步插入电机安装螺栓但不锁紧，通过调整轴同心度保证顺畅移动‌。
2.‌膜片组安装
将膜片放入法兰盘间隙中，注意膜片方向：铆钉垫圈与缓冲套接触，避免扭曲‌；螺栓从小孔外侧穿入，经膜片孔至大孔外侧，套缓冲套和弹性垫圈后拧螺母；紧固时防止螺栓转动，确保间隙（螺栓与孔配合段0.2-0.3mm，缓冲套与螺栓0.5-0.7mm）‌。 ‌

3.‌胀套锁紧与螺栓紧固
外胀套安装到轴预定位置，以50%扭矩对角紧固六角螺栓，再以100%扭矩全面锁紧所有螺栓‌。使用扭矩扳手按标准紧固（如通用锂基润滑脂或L-AN油润滑），螺栓方向一致‌。
三、安装后检测与维护
1.手动测试‌：盘车检查无卡滞或异常振动，重新校核对中精度和预紧力‌。
2.防护处理‌：螺丝外涂粘接剂增强保护，运行后复查螺母松动情况‌。
3.免维护运行‌：无润滑需求，定期监控膜片疲劳预警（断裂前数小时至一周缓冲期）‌。
关键提示‌：安装偏差需控制在±0.15mm轴向位移和1.5°角向偏差内，以确保系统补偿有效性‌。
大扭矩双节外胀套膜片联轴器轴端采用Z1型外胀套固定，通过螺栓径向锁紧实现无键连接。免键槽加工‌：避免轴体削弱，降低安装精度要求；防震动滑移‌：高摩擦系数确保大扭矩稳定传递；快速拆装‌：维护时可2小时内完成更换，提升设备利用率。佛山联轴器厂家佛山市奥迪斯传动科技有限公司主营传动件等产品，具备从研发到销售的全链条服务能力，在非标定制的领域非常突出，生产的传动配件质量好，价格实惠。了解更多产品咨询13925950859‌。
