如何根据工作条件选择合适的带锥套弹性膜片联轴器

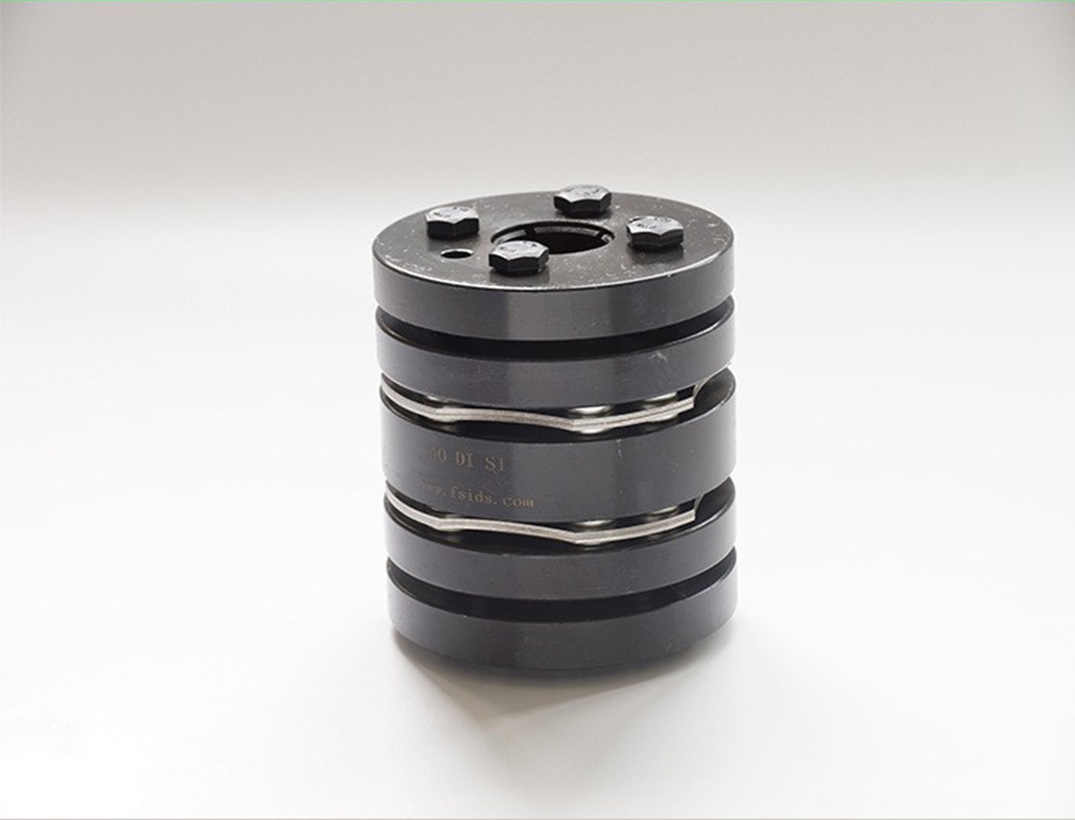

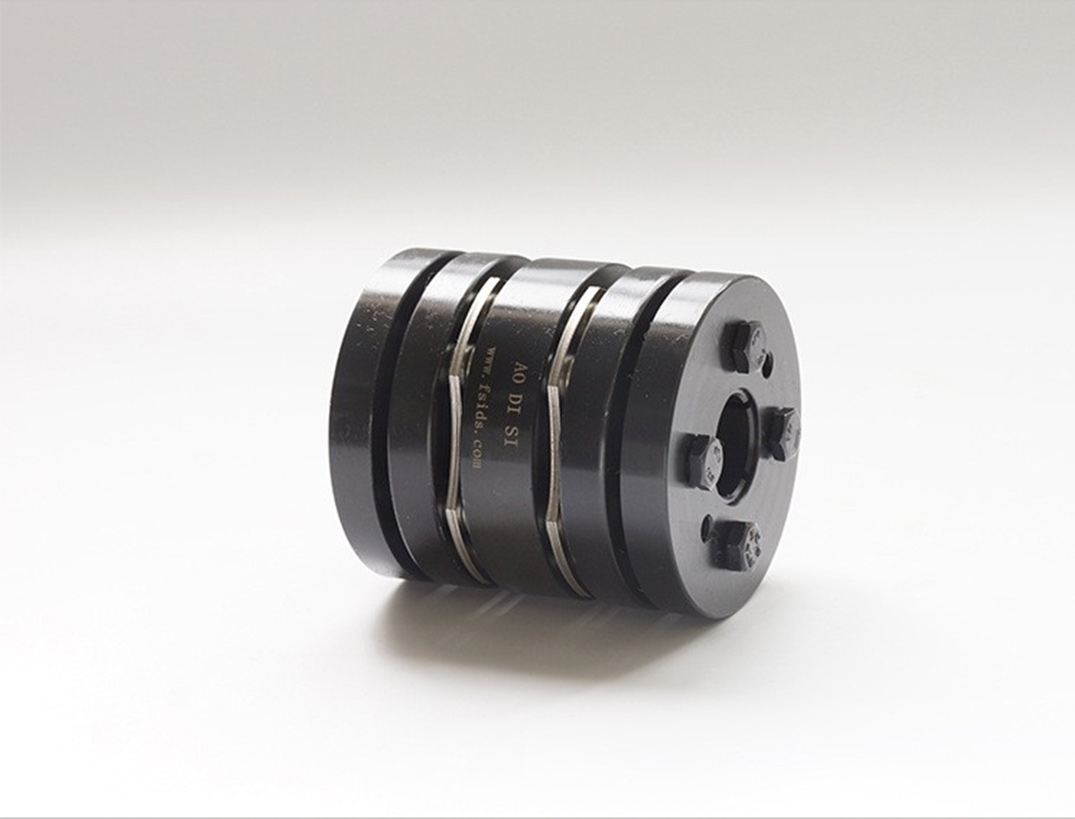

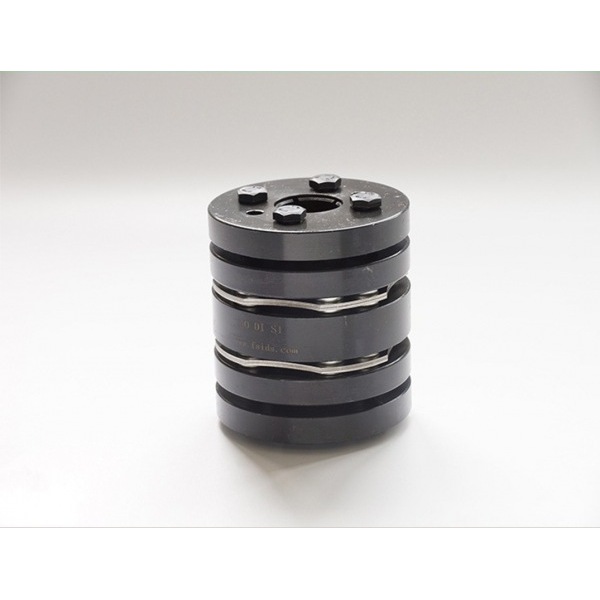

带锥套弹性膜片联轴器由多层不锈钢薄片叠合而成，通过螺栓交错连接两端半联轴器，依靠膜片的弹性变形吸收轴向、径向及角向偏差，单膜片适用于较小偏心补偿，双膜片（如 ‌ZSJM/ZJMJ 型‌）可同时补偿多方向位移，角向偏移容忍度达±1.5°。根据工作条件选择带锥套弹性膜片联轴器需综合评估以下核心参数与工况适配性，具体选型步骤如下：一、关键参数计算与工况匹配
1.扭矩与转速
计算工作扭矩‌：T = 9550 × P / n（T：扭矩/N·m；P：功率/kW；n：转速/rpm）。
校核峰值扭矩‌：
无反向冲击：选型扭矩 ≥ 系统峰值扭矩；反向冲击：选型扭矩 ≥ 1.5 × 系统峰值扭矩。
‌转速限制‌：带锥套膜片联轴器最高转速 ≤ 30,000 rpm，高速场景需选动平衡等级G1.0以上型号。
2.轴偏差补偿需求
角向偏差：≤ ±1.5°，＞1°时选双膜片（ZJMJ/ZSJM）。
径向偏差：≤ 0.6mm，＞0.3mm时需双膜片结构。
‌轴向偏差：‌≤ 2mm，单/双膜片均适用。
‌二、工作环境适应性选型
1.高温/腐蚀：耐温-80℃~300℃，选不锈钢膜片+防腐涂层，ZJM/ZJMJ系列。
2.粉尘/潮湿：密封型锥套设计，防尘防锈（如镀镍处理），ZDJM系列。
3.空间受限：轴向尺寸≤30mm，选微型锥套（ZMJM型）或薄型单膜片（TJM型），ZMJM/TJM系列。
4.‌精密传动：要求零背隙、高刚性，伺服系统选单膜片（ZJM型），ZJM系列。
三、负载类型与联轴器特性匹配
1.平稳负载‌（如风机、水泵）
选基础单膜片（ZDJM型），公称转矩33–420N·m。
2.冲击负载‌（如破碎机、矿山机械）
须双膜片结构（ZJMJ/ZSJM型），增强抗振性，公称转矩可达12,500N·m。
3.高精度定位‌（如数控机床、机器人）
选钛合金材质单膜片，转动惯量低（≤0.5kg），补偿精度±0.02mm。
四、安装与维护要点
1.锥套安装
使用扭矩扳手均匀锁紧螺栓，避免预紧力不均导致松动失。
2.对中要求
激光校准轴系同轴度（偏差≤0.05mm），超差加速膜片疲劳断裂。
3.维护周期
每6个月检查膜片裂纹及螺栓预紧力，腐蚀环境缩短至3个月。
通过匹配扭矩转速、环境耐受性、偏差补偿需求及负载特性，可精准选型带锥套膜片联轴器，确保传动系统高效可靠运行。带锥套弹性膜片联轴器金属膜片传递扭矩无间隙，传动效率高达99.86%，适用于精密机械（如编码器、伺服系统）及大功率传动（如泵、压缩机），无需润滑，耐受-80℃至300℃温度范围及腐蚀性介质（酸、碱环境），适应冶金、化工等恶劣工况。佛山联轴器厂家佛山市奥迪斯传动科技有限公司我们拥有进口先进的设备，生产的传动件都有高精度高品质的出厂质量保证，所有的传动配件产品都有最快的速度为您提供解决方案，服务到位。传动件可咨询13925950859。
