如何检测Z5型胀套的径向跳动？

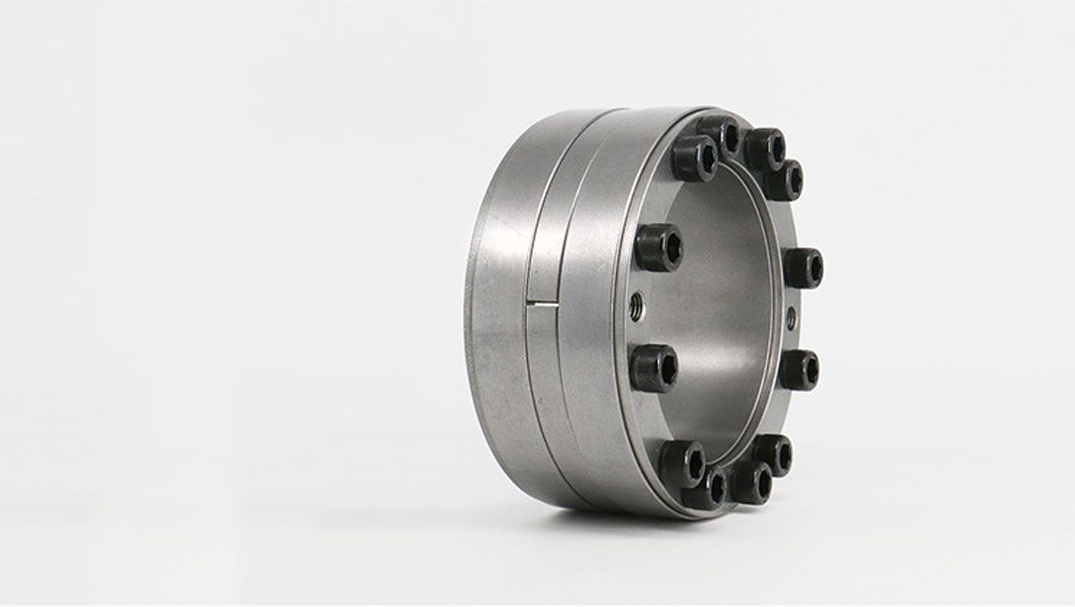

Z5型大胀套结合面长、锥度小的特性确保高对中精度，适用于精密传动系统。
1.Z5型大胀套基准模拟：使用‌双顶尖结构‌固定胀套组件，消除轴向窜动，确保基准轴线稳定（模拟轴系真实工况）；轴端需加工中心孔（60°锥角），顶尖支撑长度≥胀套结合面长度的1.5倍。
2.Z5型大胀套优先选用‌千分表‌（分辨率0.001mm），测头需垂直轴线且压力适中（压缩量0.2–0.3mm）；替代方案：高精度百分表（分辨率0.01mm），适用于跳动公差≥0.03mm场景。
3.Z5型大胀套预安装校准：（1）graph LR；（2）A[清洁结合面] --> B[螺栓预紧至30%额定扭矩]（3）B --> C[低速旋转2周消除间测点布置隙]
4.Z5型大胀套测点布置：沿轴向布置‌至少3个截面‌（两端及中部），避开胀套锥面过渡区（选光轴段）；千分表测头垂直接触被测面，距轴肩≥10mm（减少边缘效应）。
5.Z5型大胀套数据采集：匀速旋转胀套一周，记录每截面‌最大读数M_max与最小读数M_min‌；单截面跳动值：Δ_i = M_max - M_min；最终跳动误差：取所有截面Δ_i的最大值Δ_max。
6.Z5型大胀套满载验证：将螺栓拧紧至‌100%额定扭矩‌（如Z5-200需285N·m）；重新测量跳动值，变化量应≤0.01mm（验证预紧均匀性）。
7.Z5型大胀套精度控制关键：（1）轴/孔加工质量：表面粗糙度Ra≤1.6μm，圆度公差≤0.01mm；粗糙面导致虚假跳动信号。（2）‌螺栓预紧力：扭矩误差≤±5%，使用数显扳手，预紧不均使锥环偏斜，跳动值↑30%。（3）‌环境振动：检测台隔振频率≥25Hz，振动干扰造成读数波动±0.005mm。
Z5型大胀套无键槽设计消除应力集中点，避免键联接的微动疲劳失效。
