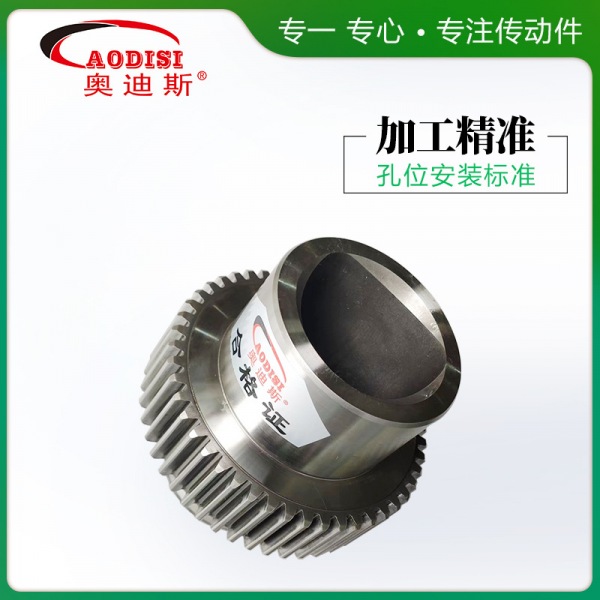

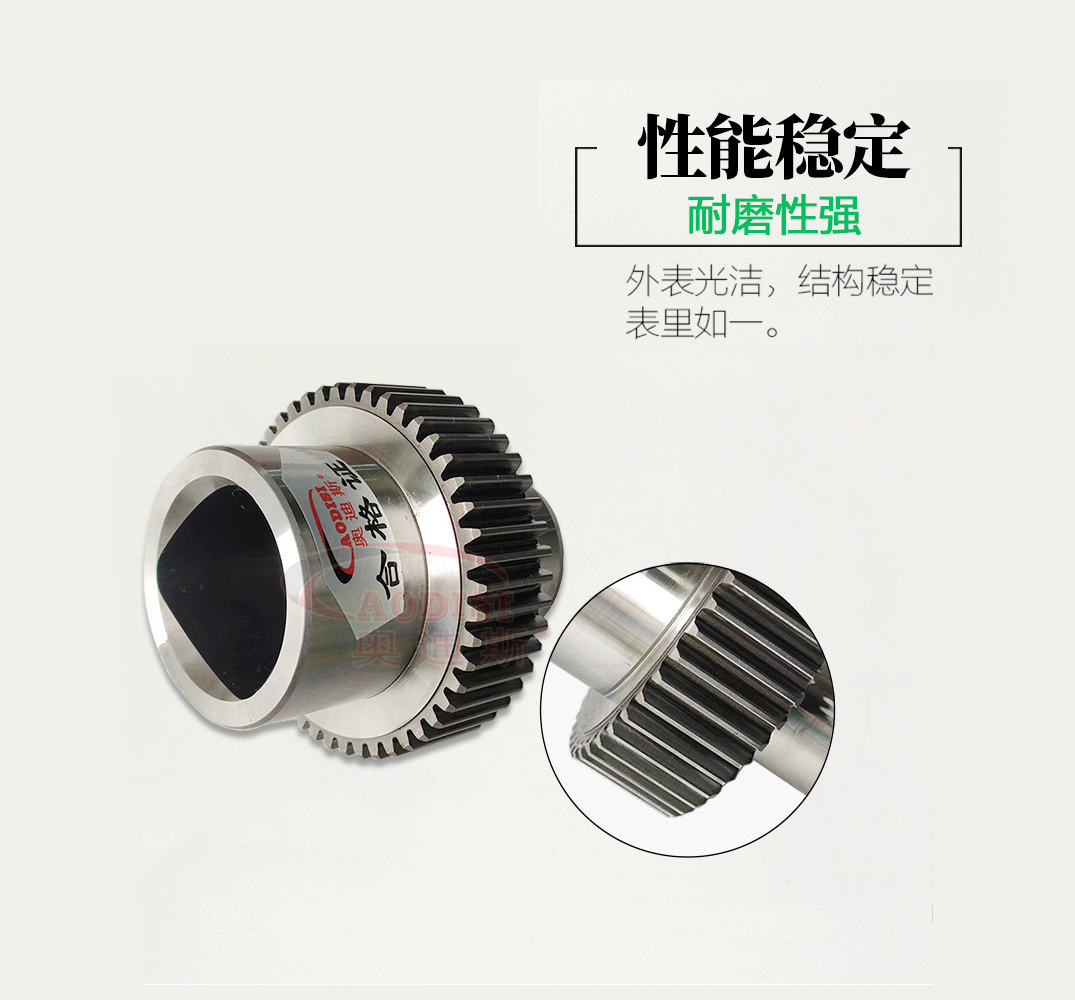

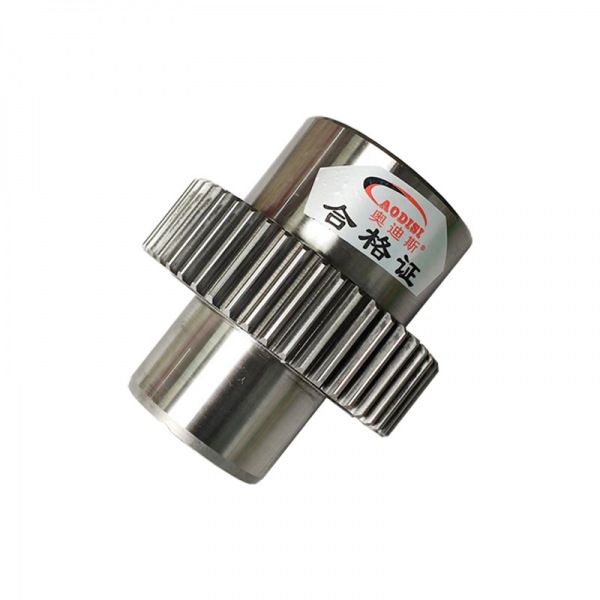

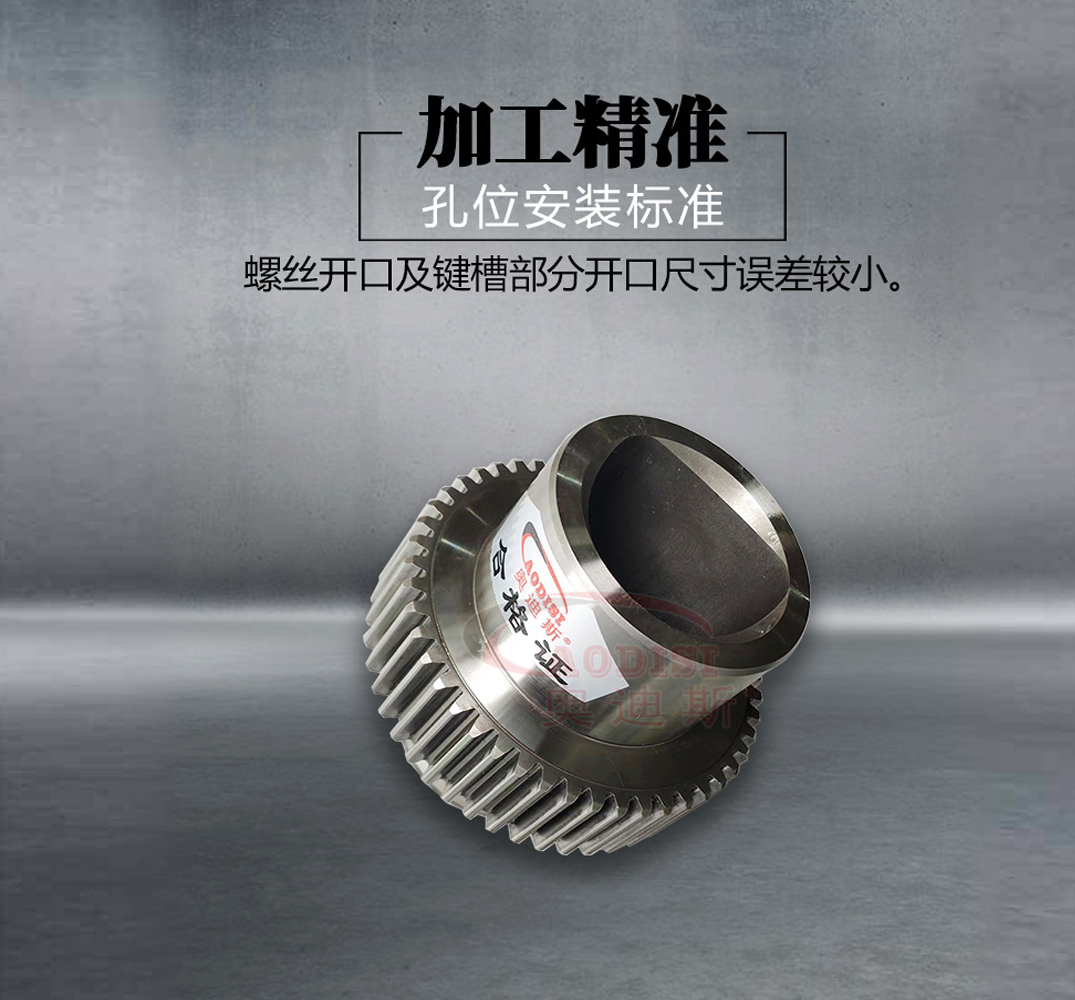

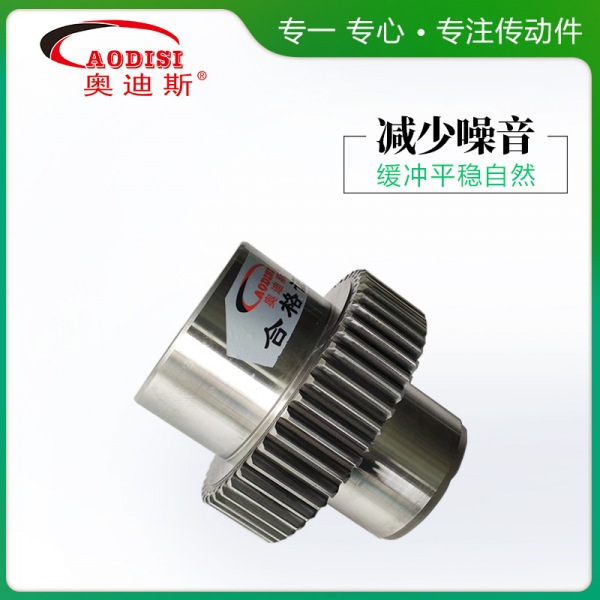

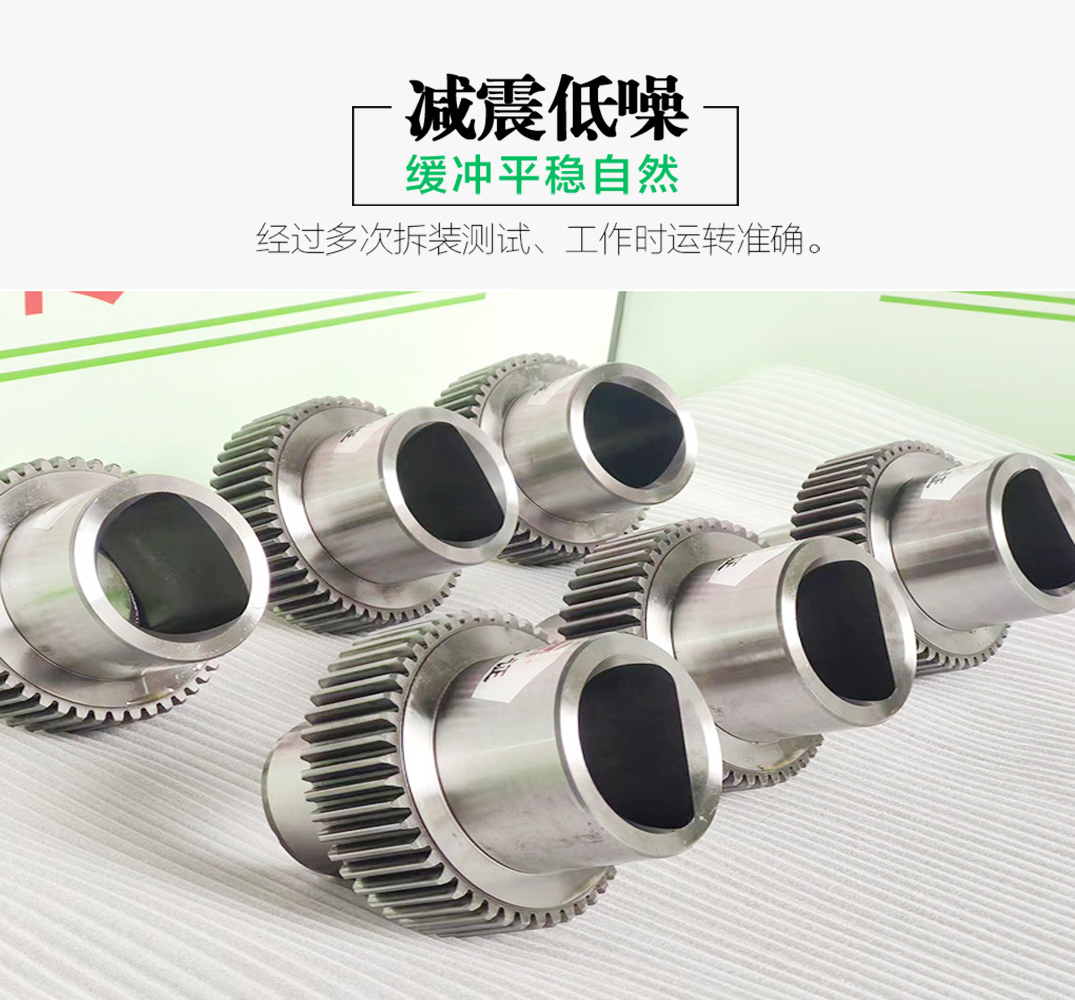

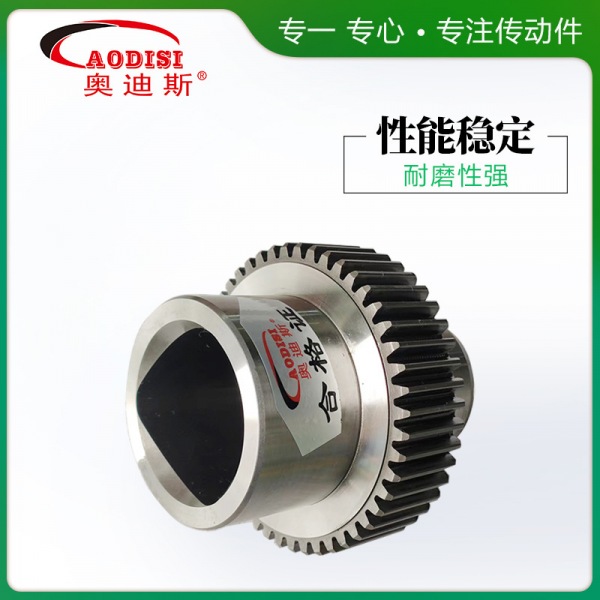

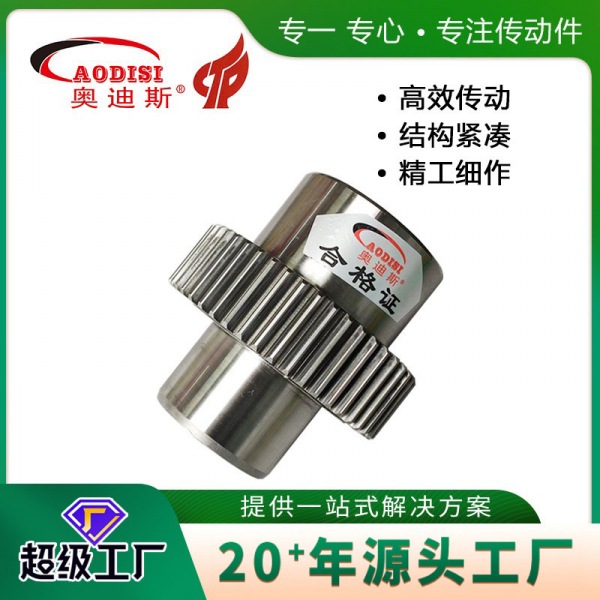

AODISI高精度非标定制传动齿轮

选非标齿轮

• 空间受限：中心距、安装尺寸非标准
• 性能特殊：大扭矩、高速、低噪音、耐冲击
• 工况极端：高温、低温、腐蚀、粉尘
• 传动特殊：非标准模数 / 压力角、特殊齿形（圆弧、摆线、修形）、双联 / 组合齿轮



关键定制参数

• 基本参数：模数 m、齿数 z、压力角 α、螺旋角 β、齿宽 b、变位系数 x
• 结构形式：圆柱 / 锥 / 蜗轮蜗杆 / 内齿 / 双联、轴孔与键槽尺寸
• 材料与硬度：45 钢、40Cr、20CrMnTi、不锈钢、铜合金；齿面硬度 HRC / 渗碳层深
• 精度等级：ISO 5–8 级（精密 5–6，通用 7–8）
• 工况：转速、扭矩、载荷类型、环境温度 / 介质

定制全流程

1. 需求沟通：确认工况、安装、传动比、精度、材料、预算与交期。
2. 设计与仿真：CAD 建模→KISSsoft/Romax 强度校核→FEA 应力 / 变形仿真→输出 2D/3D 图纸。
3. 材料采购：按图纸选料，进厂复检成分与力学性能。
4. 毛坯制造：锻造（高强度）/ 铸造（复杂形状）→正火 / 退火改善切削性。

精密加工：

• 粗加工：车外圆、端面、内孔
• 齿形加工：滚齿 / 插齿（粗）→磨齿 / 珩齿（精，ISO 5–6 级）
• 孔 / 槽加工：拉键槽、钻 / 镗孔

热处理：调质（芯部强韧）、渗碳淬火（表面硬耐磨）、高频淬火（局部硬化）。
