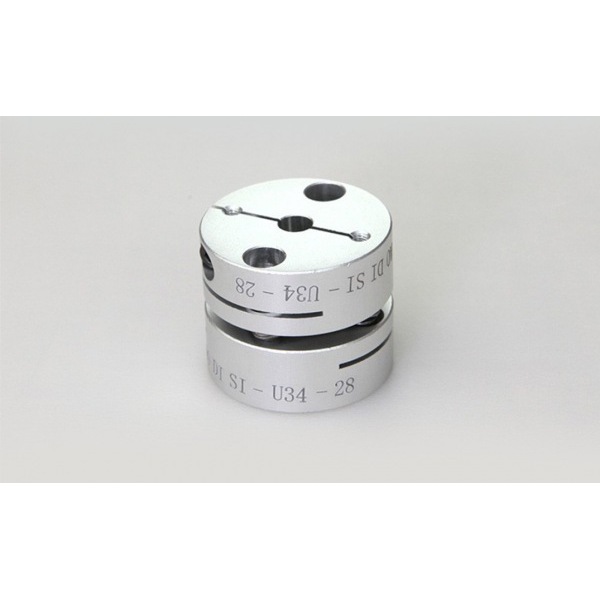

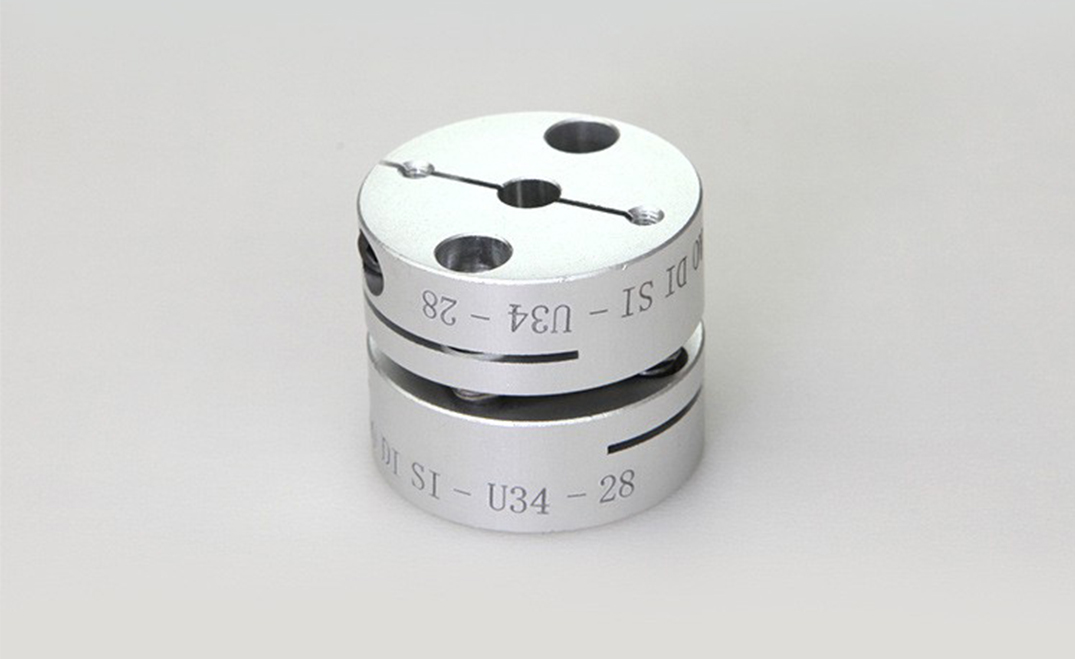

如何选择精密U型膜片联轴器类型?

精密U型膜片联轴器零背隙设计确保传动无转差，扭转刚性高（≥10⁴ Nm/rad），实现同步精度小于0.1弧分，适合伺服系统等精密定位场景，低惯性特性避免转速波动，维持设备初始动平衡精度，精密U型膜片联轴器的选型需综合传动参数、空间限制与补偿需求，核心要点如下：一、选型关键参数
1.传动参数计算
转矩：按200%启动峰值预留扭矩裕量，避免过载导致膜片断裂;转速：超过1600rpm需选择动平衡校正型号，高速场景优先三膜片结构;轴孔尺寸：轴孔直径（d）和长度（L）需匹配主/从动端轴径，非标场合可选30mm超薄设计。
2.位移补偿能力
单膜片结构补偿轴向±5mm、径向±4mm；存在复合偏差（径向+角向）时改用双膜片联轴器；角向偏差＞3°或热膨胀量＞20mm（如核电泵机）需增强型多层膜片组。
二、环境适应性配置
1）因素：温度 选型要求：低于-50℃或高于300℃选特种不锈钢膜片 典型案例：液氧泵（-196℃）
2）因素：腐蚀性 选型要求：PH值超出2-12范围时需定制涂层 典型案例：染色设备高湿度环境
3）因素：‌振动冲击 选型要求：频繁启停工况搭配高弹性膜片组 典型案例：焊接机器人
三、安装与安全规范
1.对中要求
法兰径向跳动控制在≤0.05mm（联轴器直径＜250mm），超差将加速膜片疲劳，螺栓从小孔穿入，轴孔过盈配合采用120℃油浴实现0.3mm过盈量
2.‌保护措施
必须配置扭矩限制器‌：当系统过载＞150%额定扭矩时自动脱开，防止膜片塑性变形。
四、典型场景匹配方案
高精度定位‌（如五轴机床）：零背隙设计+扭转刚性≥10⁴ Nm/rad，确保重复定位误差≤0.1mm；重载能源设备‌（如风电齿轮箱）：多层膜片组
+56000Nm扭矩容量，补偿叶轮热变形。

精密U型膜片联轴器柔性金属膜片组补偿轴向±5mm、径向±4mm、角向±3°，适应安装误差及热变形，双膜片或多层结构增强复合偏差（如径向+角向）适应性，补偿能力优于齿式联轴器一倍。佛山联轴器厂家佛山市奥迪斯传动科技有限公司我们拥有进口先进的设备，生产的传动件都有高精度高品质的出厂质量保证，所有的传动配件产品都有最快的速度为您提供解决方案，服务到位。了解更多可咨询13925950859。
