如何选择适合的精密U型膜片联轴器？

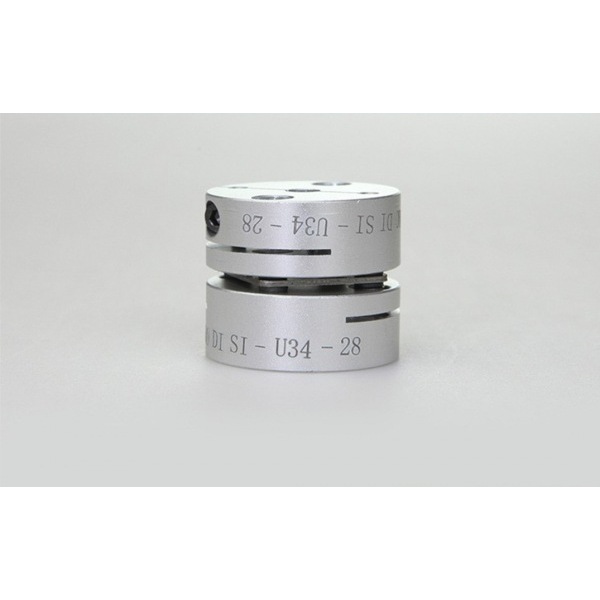

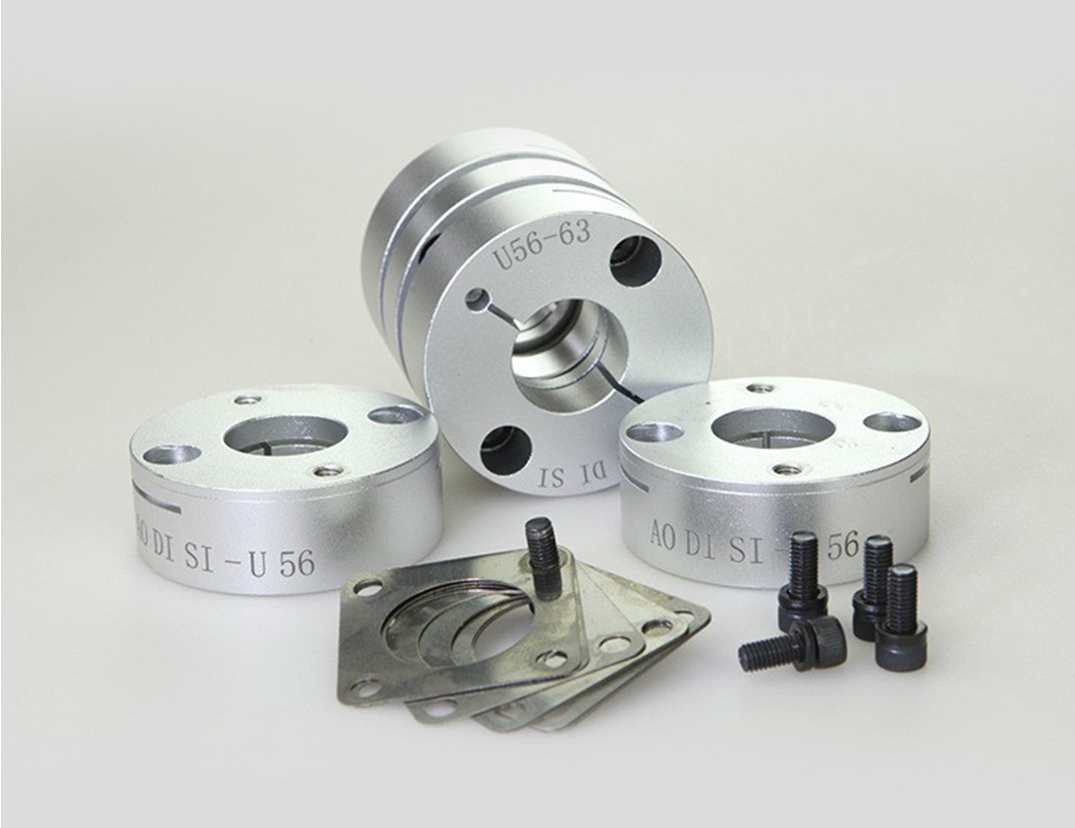

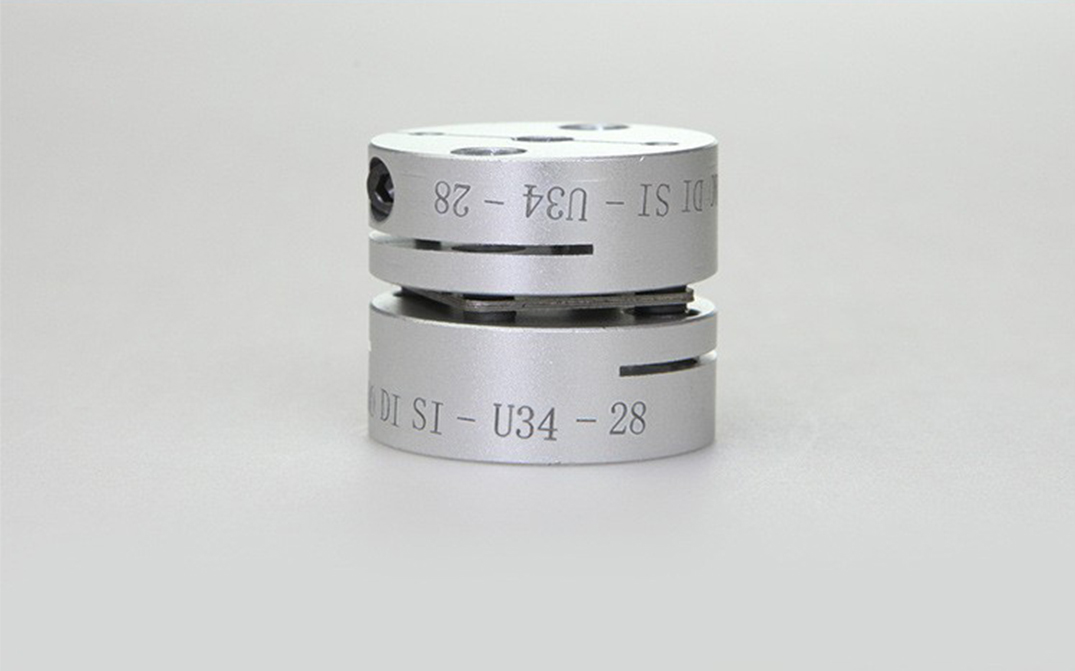

精密U型膜片联轴器是一种高性能金属弹性元件挠性联轴器，专为高精度传动场景设计，兼具轴向/径向/角向补偿能力与高刚性传递特性。由铝合金轴套、不锈钢膜片组（单层或多层U型薄片）及高强度螺栓组成。以下是精密U型膜片联轴器的选型指南，综合核心参数与应用场景需求：一、关键选型参数
1.‌扭矩计算
额定扭矩‌：Tn = 9550 × P/n × K（P：功率/kW；n：转速/r/min；K：工况系数）;冲击载荷：峰值扭矩需预留200%-300%冗余;过载保护‌：若系统存在强冲击，需额外配置扭矩限制器。
2.位移补偿需求
1）位移类型：径向补偿 常规范围：≤0.5mm 精密场景要求：≤0.1mm（高精度）
2）位移类型：角向补偿 常规范围：≤1.5° ‌精密场景要求：≤0.5°（伺服系统）
3）位移类型：轴向补偿 ‌常规范围：±2mm（热膨胀预留） 精密场景要求：根据设备热变形量定制
偏心较大时优先选‌双膜片结构‌（补偿能力为单膜片2倍）
3.‌转速与动平衡
1）临界转速：nc = (π/30) × √(k/m)（k：刚度；m：转动惯量）
2）工作转速需≤80%临界转速
3）转速>1600rpm时需动平衡校准（精度等级G1.0）
二、类型选择与场景适配
1.单膜片 vs 双膜片
单膜片‌：轻负载、小偏心场景（如伺服电机直连丝杠），轴向紧凑；双膜片‌：重载/复合位移场景（如数控机床主轴、输送机驱动），抗疲劳性强
2.‌材料与环境适配
1）环境：常规工况 ‌推荐材料：铝合金轴套+304不锈钢膜片 特殊工艺：表面镀镍防锈
2）环境：腐蚀环境（PH2-12）‌推荐材料：316L不锈钢膜片 ‌特殊工艺：电解抛光处理
3）环境：轻量化需求 推荐材料：钛合金膜片（减重30%）特殊工艺：航空级动平衡
三、安装与维护规范
1.对中精度
径向跳动≤0.05mm（轴径<250mm），激光对中仪校准，螺栓安装方向：‌必须从小孔穿入大孔‌，避免预紧力不均导致膜片撕裂。
2.装配工艺
过盈配合：建议120℃油浴加热轴套后装配，禁止锤击安装，避免膜片塑性变形
3.‌免维护设计验证
非接触传动：5万小时免润滑（需定期检查螺栓预紧力）
半导体设备：零背隙双膜片联轴器+钛合金材质；低温环境（-196℃）：膜片需低温韧性处理，螺栓防脆裂设计。精密U型膜片联轴器主动轴扭矩通过膜片弹性变形传递至从动轴，实现无间隙同步传动，零背隙传动，同步精度<0.1弧分，传动效率99.86%，正反转特性完全一致。佛山联轴器厂家佛山市奥迪斯传动科技有限公司我们拥有进口先进的设备，生产的各种传动件都有高精度高品质的出厂质量保证，所有的传动件产品都有最快的速度为您提供解决方案，服务到位。了解更多可咨询13925950859。
