如何正确安装不锈钢梅花联轴器？

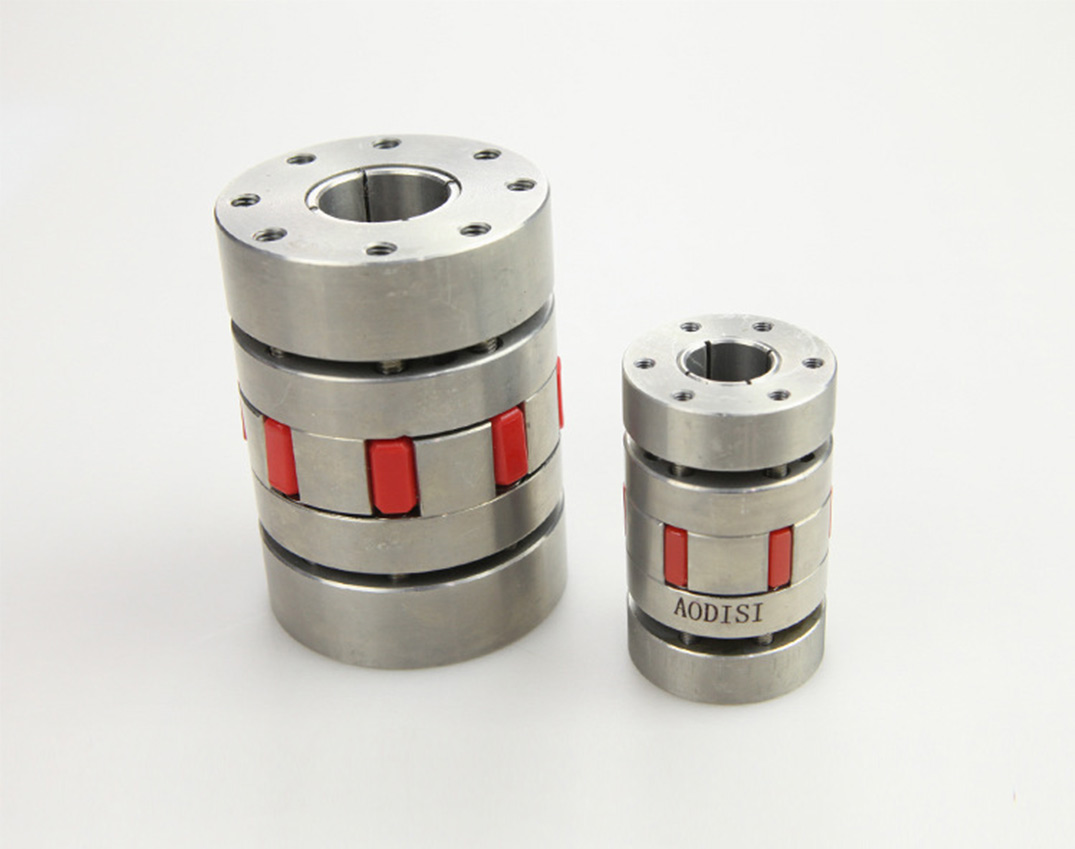

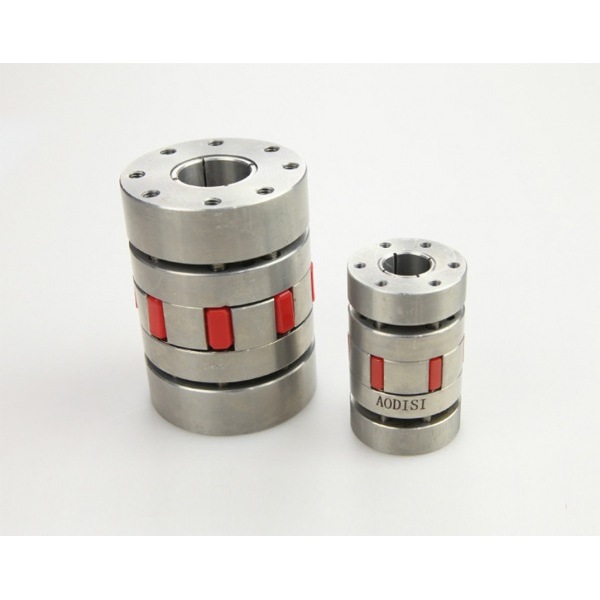

不锈钢梅花联轴器主体爪盘采用不锈钢（如304/316）制造，替代常规45号钢或铝合金，具备优异的耐化学腐蚀、防锈及耐高温性能，适用于食品加工、制药、海洋工程等严苛环境‌。弹性元件通常为聚氨酯或橡胶材质，工作温度范围覆盖–35℃至+80℃，兼具电气绝缘与抗油污特性‌。不锈钢梅花联轴器的正确安装需严格遵循对中精度、间隙控制和规范装配流程，具体步骤如下：一、安装前准备
1.清洁与检查
彻底清洁轴头、联轴器内孔及键槽，去除油污、毛刺或锈迹，避免影响配合精度‌;检查联轴器本体、螺栓、弹性体（梅花垫）无裂纹或变形，确认轴孔尺寸与轴径匹配（如H7/k6过渡配合）‌。
2.预留端面间隙
关键步骤‌：两半联轴器端面间需预留‌≥1mm轴向缝隙‌，确保弹性体可自由变形补偿位移，并避免金属部件直接接触‌；误差控制‌：径向位移≤0.05mm，角位移≤0.05°/1000mm（高精度设备需≤0.02°）‌。
‌二、轴线对中与装配流程
1.精密对中
使用百分表或激光对中仪测量：固定表座于一侧轴端，旋转轴360°检测联轴器外圆跳动（径向误差）及端面间隙差值（角向误差）‌；通过调整电机支脚垫片或水平位移，逐步缩小偏差至允许范围内‌。
2.分步紧固螺栓
先将联轴器预装到电机轴端，‌按对角线顺序渐进拧紧固定螺丝，确保受力均匀‌；螺栓扭矩需达到设计值（参考产品手册），避免过载导致变形或松动‌。
三、最终校验与注意事项
1.同轴度复检
装配完成后，用百分表复测联轴器与丝杆/设备端的同轴度，确保误差未因紧固操作增大‌。检查所有螺栓扭力一致性，必要时使用扭矩扳手二次确认‌。
2.弹性体维护
定期观察梅花垫磨损（聚氨酯寿命约10年），发现裂纹或硬化需及时更换‌；禁止润滑‌：梅花垫材质为自润滑聚氨酯，添加油脂可能加速老化‌。
四、关键要点总结
1）环节：‌端面间隙，要求：≥1mm，风险规避措施：避免热膨胀卡死或弹性体失效‌
2）环节：径向误差，要求：≤0.05mm，风险规避措施：预防振动与轴承磨损‌
3）环节：角向误差，要求：≤0.05°/1000mm，风险规避措施：减少联轴器内应力开裂‌
4）环节：螺栓紧固，要求：对角线渐进拧紧 + 扭矩校准，风险规避措施：防止偏载导致的变形或断裂‌
不锈钢梅花联轴器通过两个带凸齿的不锈钢爪盘夹持梅花形弹性体，利用弹性体变形补偿轴向、径向及角向偏移（最大补偿角达25°），同时吸收振动能量，降低传动系统冲击‌。佛山联轴器厂家佛山市奥迪斯传动科技有限公司主营传动件等产品，具备从研发到销售的全链条服务能力，在非标定制的领域非常突出，生产的传动件质量好，价格实惠。了解更多产品详情可咨询13925950859。
