精密铝合金P型联轴器确保零背隙的方法?

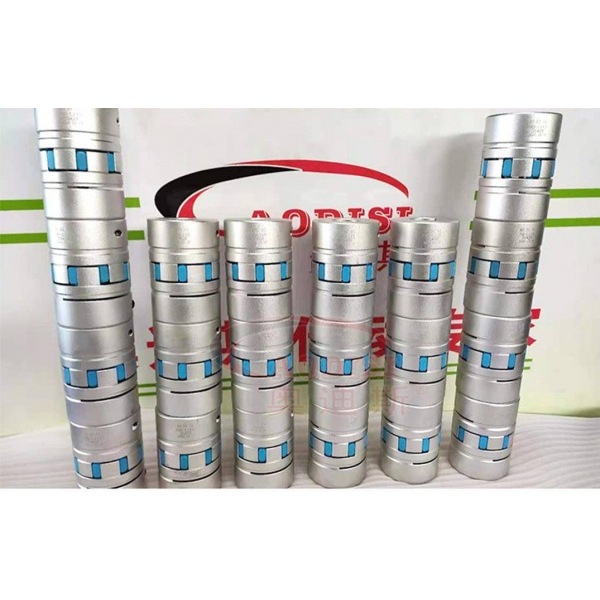

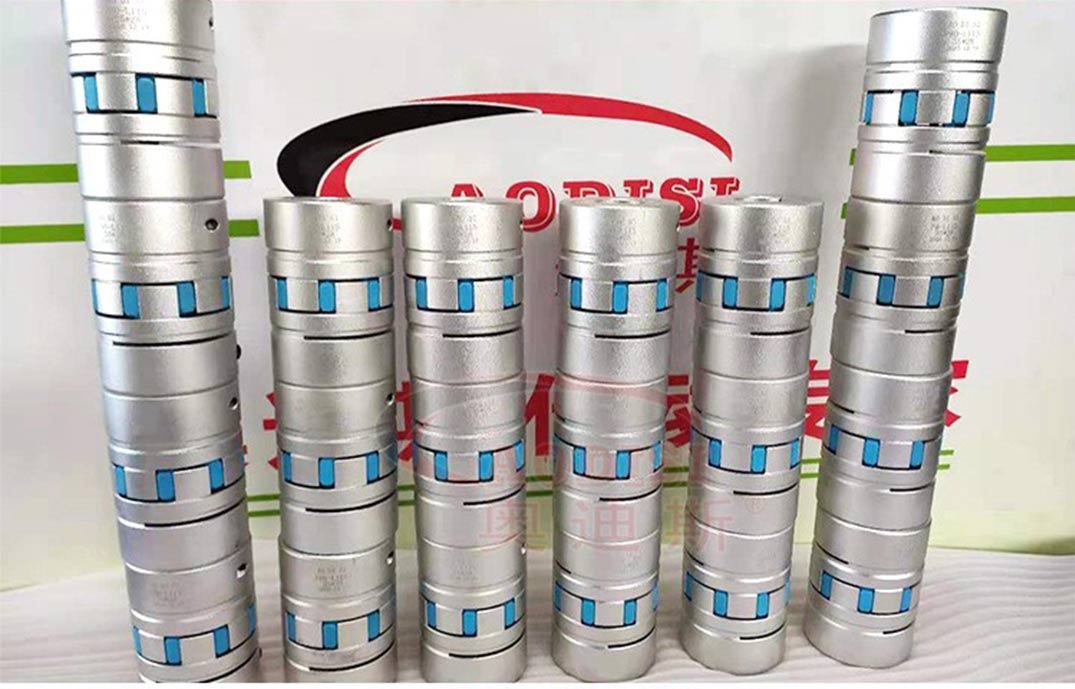

铝合金P型联轴器铝合金材质密度低（约2.7g/cm³），相较钢制联轴器减重30%–50%，显著降低系统转动惯量，提升高速设备（＞8000rpm）的动态响应性能。‌精密铝合金P型联轴器实现零背隙需通过结构设计、精密制造与安装工艺三方面保障，具体方法如下：
一、结构设计保障
1.膜片预压缩技术
多层铝合金膜片组在装配时施加预压缩力，消除元件间隙，确保扭矩传递无空程。高温环境需选用热膨胀系数匹配的不锈钢膜片。‌
2.‌过盈配合键槽
键与键槽采用轻微过盈配合（公差h9/js9），顶部预留0.1–0.2mm间隙避免挤压变形，键侧紧密接触传递扭矩。‌
3.‌一体化法兰结构
整体加工法兰盘与轴套，避免分体式螺栓连接产生的微动磨损，提升刚性。‌
二、精密装配控制
1.过盈配合装配
油浴加热联轴器至80–120℃（低于材料回火温度），快速套入轴肩，冷却后形成均匀过盈（过盈量0.02–0.05mm）。‌禁止暴力敲击，避免铝合金变形开裂。‌
2.扭矩分级拧紧
夹持螺栓按对角线顺序分3次拧紧（如M12螺栓：30N·m→50N·m→70N·m），确保法兰受力均匀。‌
3.‌激光对中校准
径向偏差≤0.01mm：激光对中仪调整电机底座垫片厚度；‌角向偏差≤0.02°：塞尺测量端面间隙差值，通过楔形垫铁调平。‌
三、运行维护关键点
1.定期背隙检测
每季度用百分表测量联轴器回转间隙（标准值≤0.003mm），超差时检查膜片疲劳或螺栓预紧力衰减。‌
2.动态补偿调整
频繁启停设备中，采用多层不锈钢膜片吸收瞬时冲击，避免铝合金弹性元件塑性变形。‌
3.热膨胀补偿间距
预留轴向间距（通常0.3–0.8mm），补偿运行温升导致的轴系伸长，防止膜片过载。
铝合金P型联轴器采用6061-T6等航空级铝合金，通过热处理工艺提升屈服强度（≥240MPa），配合一体式法兰结构，保障重载场景下的抗扭转能力。‌多层铝合金膜片组通过预压缩消除元件间隙，实现扭矩传递零空程（背隙≤0.003mm），满足伺服系统的高定位精度需求。佛山联轴器厂家‌‌佛山市奥迪斯传动科技有限公司我们拥有进口先进的设备，生产的传动件都有高精度高品质的出厂质量保证，所有的传动配件产品都有最快的速度为您提供解决方案，服务到位。了解更多详情可咨询13925950859。
