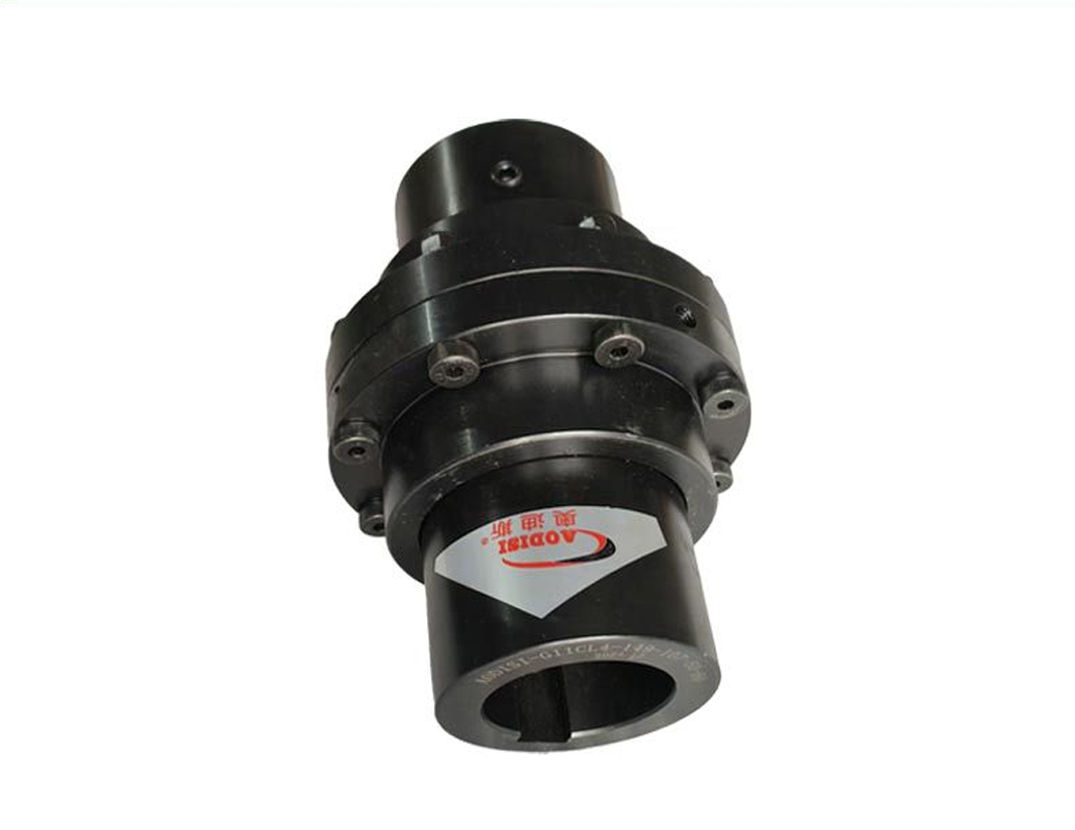

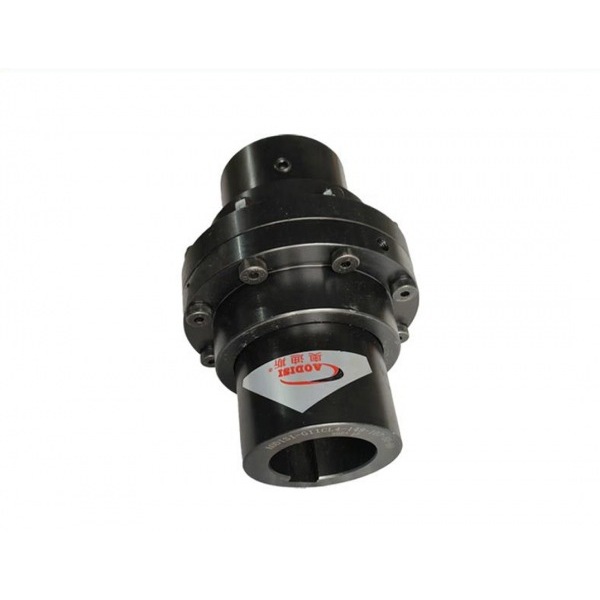

鼓型齿式联轴器的定义

鼓型齿式联轴器是一种通过鼓形外齿与直齿内圈的啮合传递转矩的刚挠性传动装置，兼具高承载能力与轴线偏差补偿性能，特别适用于低速重载场景。鼓型齿式联轴器的定义可概括为以下核心要点：一、本质属性
1.刚挠性联轴器
通过内外齿啮合传递转矩，兼具刚性传动的高效性和挠性结构的偏差补偿能力，属于机械传动中的核心连接部件。‌
二、核心结构特征
1.‌鼓形齿设计
外齿轮的齿顶制成‌球面‌（球心位于齿轮轴线上），齿侧间隙显著大于标准直齿轮。这种独特构型是其实现高性能补偿的关键。
2.‌内外齿啮合组件
由齿数相同的‌内齿圈‌与‌带鼓形外齿的凸缘半联轴器‌组成，通过精密啮合传递扭矩。‌
三、核心功能特性
1.多向位移补偿
可同步补偿轴向、径向及角向偏差（角位移最高达 ‌±2°‌），显著优于直齿联轴器的补偿能力（直齿通常≤1°）。‌
2.低速重载适配性
专为‌低速重载工况‌优化，承载能力较同尺寸直齿联轴器提升 ‌15%~20%‌，适用于冶金、矿山、起重运输等重工业场景。‌
四、工作条件要求
需在‌良好润滑与密封‌环境下运行，因啮合齿面会周期性轴向滑动，缺乏润滑将导致快速磨损。常用稀油或脂润滑维持 ‌99.7%‌ 传动效率。‌
总结定义鼓型齿式联轴器是以‌球面鼓形外齿‌为核心特征的刚挠性传动装置，通过特殊齿形设计实现多向偏差补偿与重载扭矩传递，主要服务于冶金、矿山等领域的低速高负荷动力系统。鼓型齿式联轴器外齿轴套的齿顶制成球面（球心在齿轮轴线上），齿侧间隙大于普通齿轮，允许角位移达 ‌1.5°~6°‌（直齿仅1°），径向位移
补偿能力显著提升。这种设计优化了齿面接触状态，避免了直齿联轴器的棱边应力集中问题‌。佛山传动件厂家佛山市奥迪斯传动科技有限公司主营传动件配件等产品，具备从研发到销售的全链条服务能力，在非标定制的领域非常突出，生产的传动配件质量好，价格实惠。了解更多产品请咨询13925950859。
