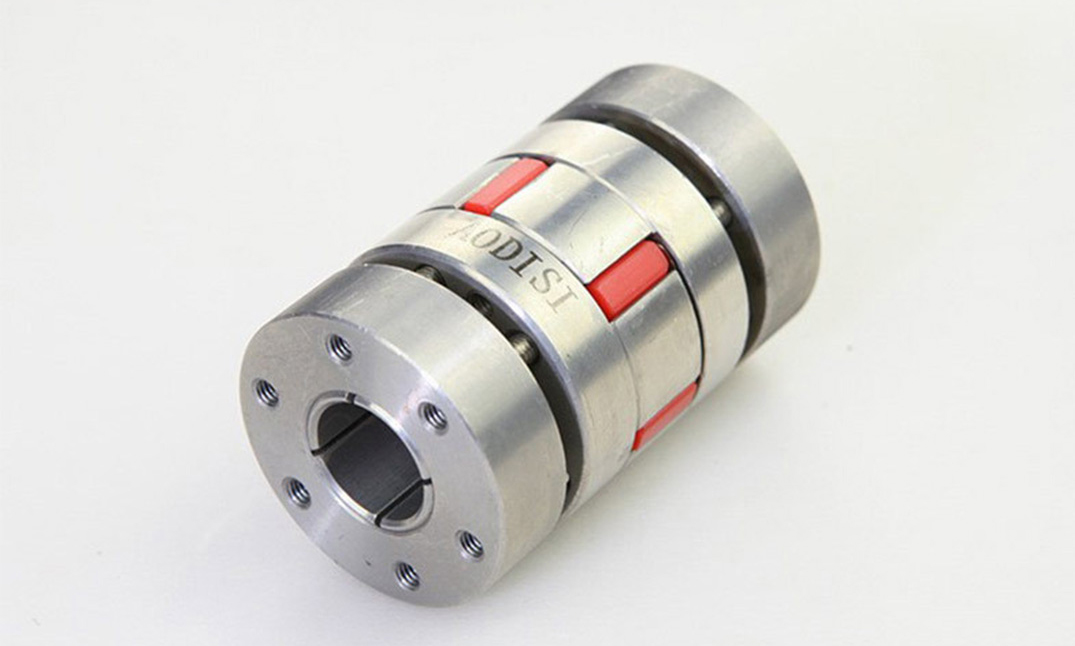

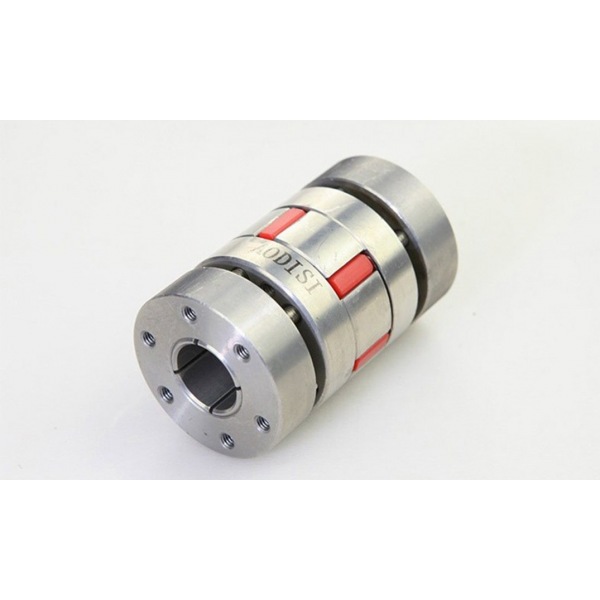

梅花联轴器

梅花联轴器（亦称爪式联轴器）是一种通过弹性元件传递扭矩并补偿轴系偏差的机械传动装置，其核心结构包含两个金属爪盘和一个聚氨酯弹性体。以下是其关键特性与应用要点：一、核心特性
1.‌性能参数
1）工作温度‌：-35℃至+80℃
2）扭矩范围‌：公称转矩25–25000 N·m，最高可达12500 N·m
3）转速范围‌：许用转速1500–15300 r/min
4）补偿能力‌：可吸收振动，补偿轴向、径向和角向偏差
2.结构优势
1）紧凑轻量‌：铝合金或45号钢爪盘设计，转动惯量低（0.014–208.75 kg·m²）
2）免维护‌：弹性体耐磨耐油，无需润滑
3）安全冗余‌：弹性体失效时，金属爪盘仍可临时传递扭矩
二、型号与分类
1）‌类型：基本型（LM），‌特点：标准爪盘结构，聚氨酯弹性体，适用场景：通用机械传动
2）类型：单法兰（LMD），‌特点：单侧法兰连接，便于安装，适用场景：空间受限设备
3）类型：双法兰（LMS），‌特点：双侧法兰，高刚性，适用场景：高精度伺服系统
4）类型：制动轮型，‌特点：集成制动轮（MLZ-Ⅱ）或制动盘（LMP），‌适用场景：需制动功能的设备
三、应用场景与限制
1）适用领域‌：冶金、矿山、船舶动力、伺服电机、数控机床等中高速中等扭矩场景
2）优势工况‌：频繁启停、正反转变化及需减振缓冲的系统
3）禁用场景‌：低速重载、轴向空间受限或对中困难的场合
备注：梅花联轴器的弹性体寿命约10年，需定期检查更换，其标准化设计符合GB/T 5272-2002，与德国ROTEX联轴器部分兼容。
梅花联轴器广泛用于数控机床，数控车床，加工中心，雕刻机，数控铣床，电脑锣，冶金机械、矿山机械、石油机械、化工机械、起重机械、运输机械、轻工机械、纺织机械、水泵、风机等。佛山市奥迪斯传动科技有限公司专业生产各种传动件，产品线包括各种动力传动件‌，具有免润滑、耐腐蚀、高精度传动的特点‌。了解更多详情可联系13925950859。
