联轴器标准尺寸表

联轴器标准表‌包括多种类型和规格的联轴器，每种联轴器都有其特定的应用场景和技术参数。以下是主要类型联轴器的标准尺寸对照表，综合国标（GB）及行业标准整理：

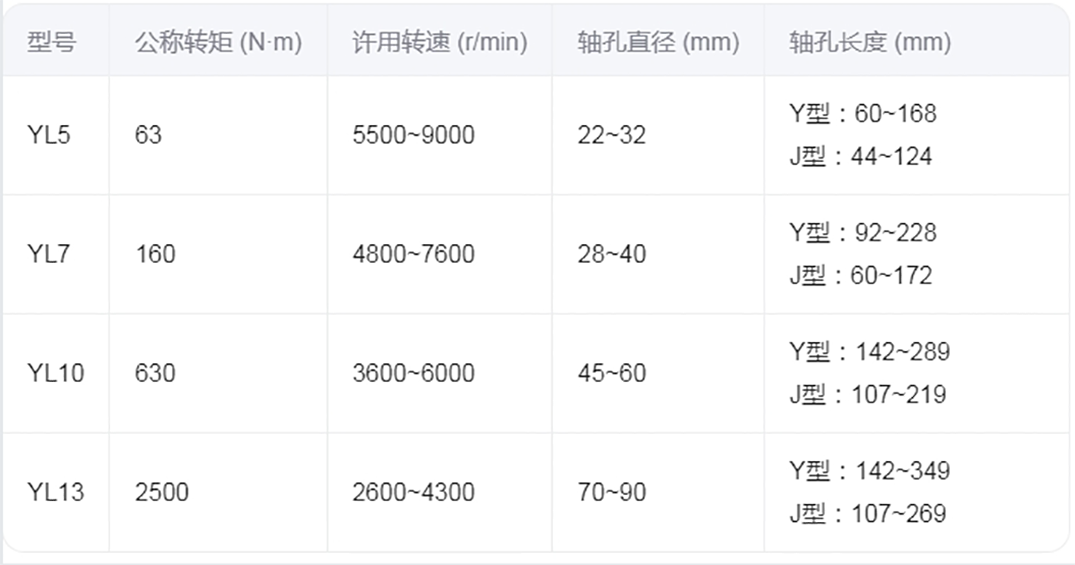

一、弹性套柱销联轴器（YL系列）
依据标准‌：GB/T 5843-1986如图：
备注‌：轴孔类型：Y型（长圆柱孔）、J型（短圆柱孔）；带括号的轴孔直径（如YL6的32mm）仅适用于钢制联轴器。

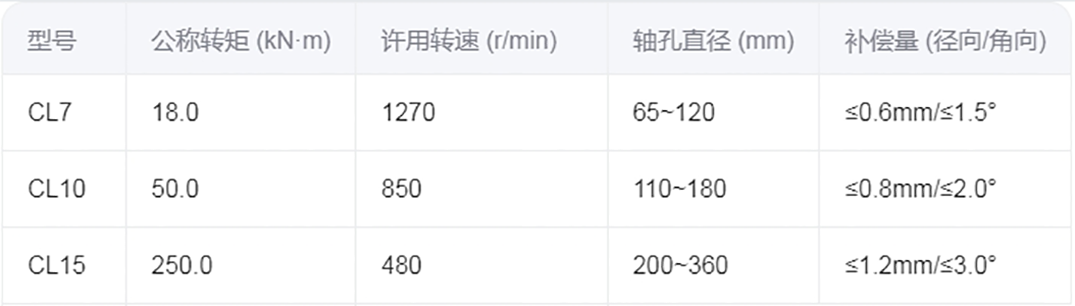

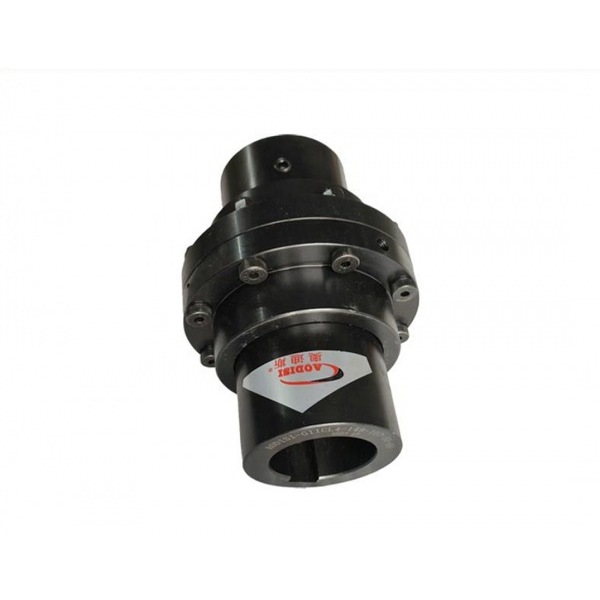

二、鼓形齿式联轴器（CL系列）
‌依据标准‌：JB/T 系列如图：特征‌：适用重载设备（如轧机），轴孔配合长度≥1.5倍轴径；铸铁件轴孔推荐H7/k6间隙配合。
三、万向联轴器（SWC系列）
关键参数如图‌：轴孔配合‌：锥孔（Z型）锥度1:10，键槽可选A型（平键）或B型（锥键）。
四、其他类型联轴器尺寸速查
1.梅花联轴器‌（LMS系列）：
轴孔直径：14~120mm（如Lx3型轴孔14mm，外径55mm）。
2.‌滚子链联轴器‌（GL系列）：
扭矩范围：25~8360N·m，轴孔适配3~200mm。
选型注意：
1.‌轴孔公差‌：圆柱孔：H7公差（如Ø30H7），锥孔：配合长度≥轴径1.1倍。
2.键槽标准‌：A型键槽（普通平键）宽度偏差Js9。
备注：完整尺寸表需结合具体设备参数与厂商手册验证，不同系列参数差异显著（如CL系列转动惯量范围0.03~675kg·m²）。
常用的联轴器大多已标准化或规格化，一般情况下只需要正确选择联轴器的类型、确定联轴器的型号及尺寸。必要时可对其易损的薄弱环节进行负荷能力的校核计算；转速高时还需验算其外缘的离心力和弹性元件的变形，进行平衡校验等。佛山市奥迪斯传动科技有限公司专注传动件21年，产品涵盖传动件等各种系列，拥有先进机械加工设备及检测体系‌，生产的传动配件传动效率高，寿命长且免维护‌。了解更多可咨询：13925950859。
