刚性联轴器

刚性联轴器是一种机械传动部件，主要用于连接两轴并传递扭矩，其结构简单、刚性强，但不具备位移补偿功能。是一种扭转刚性的机械传动部件，用于牢固连接两轴并精确传递扭矩和运动，其核心特点与应用如下：一、核心特性
1.绝对刚性
负载下无回转间隙，严格同步传动，确保高精度运动控制,无法补偿轴间偏差（轴向、径向、角向），对两轴对中性要求极高，偏差会导致轴承或联轴器损坏。
2.性能优势

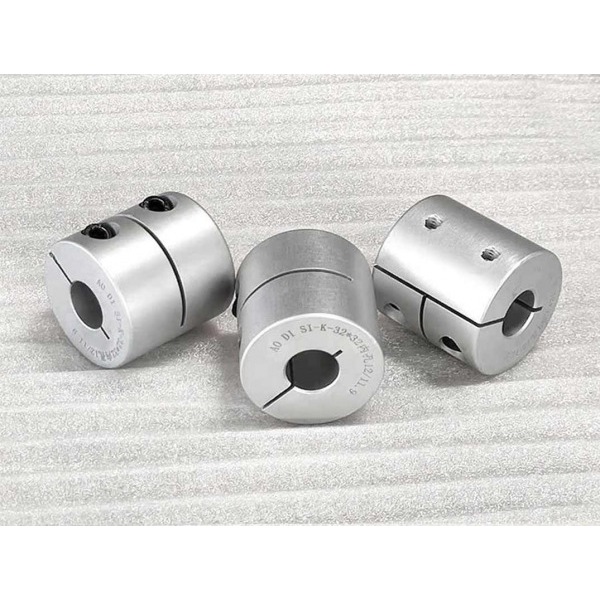

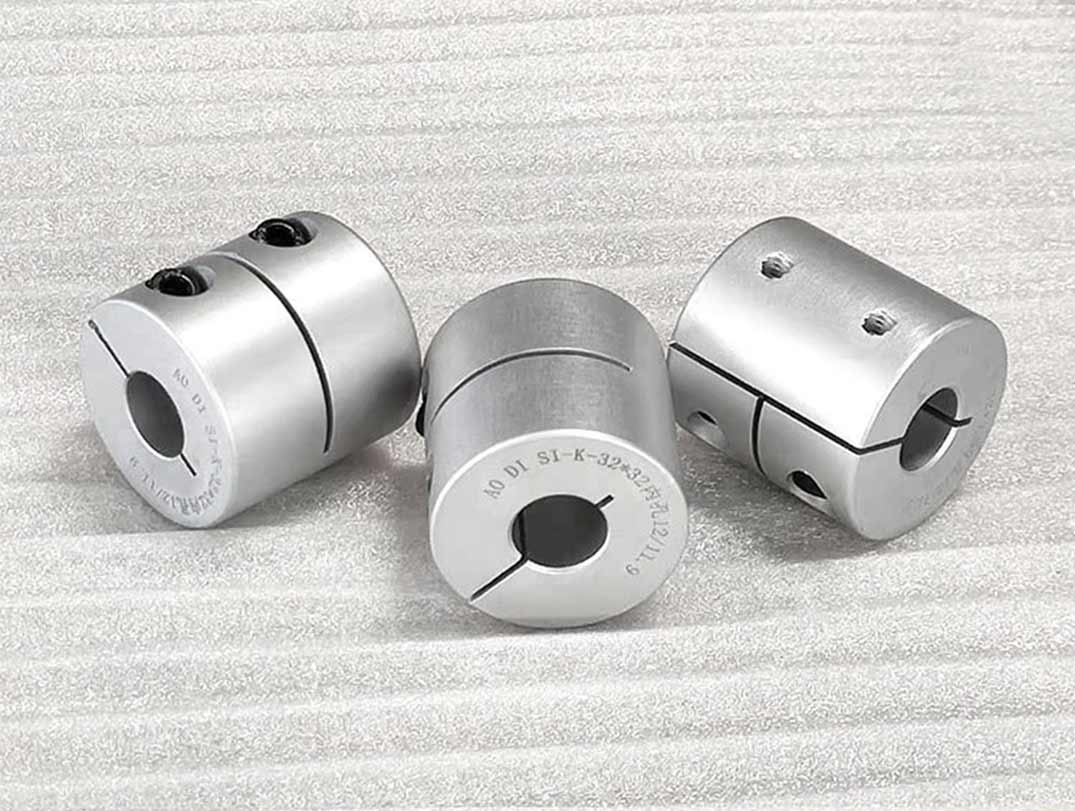

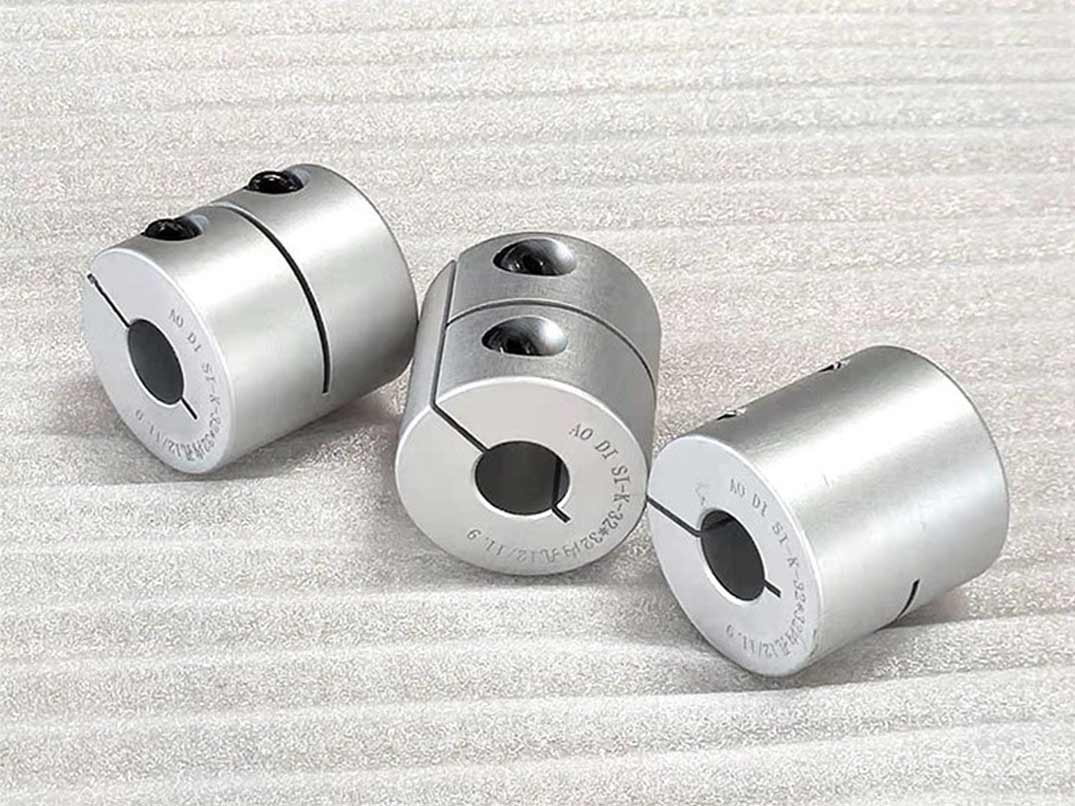

高扭矩传递‌：适用于大扭矩场景，尤其在伺服系统中表现优异；轻量化与灵敏‌：小规格铝合金联轴器兼具超低惯量、高灵敏度，适用于精密运动控制领域。
二、主要类型
1 )‌凸缘联轴器:两半联轴器通过螺栓连接凸缘盘，键或紧配合固定于轴端,‌典型应用场景:机床主轴等高精度对中场合。
2）套筒联轴器：整体套筒通过键/销连接两轴，结构紧凑，‌典型应用场景:低速轻载短轴系（如小型减速机）。
3）夹壳联轴器：轴向剖分式夹壳螺栓紧固，装拆便捷，典型应用场景:低速长轴传动（如搅拌设备）。
4）刚性十字轴联轴器：十字轴结构连接两轴，传递大扭矩，典型应用场景:重载低速场合（如矿山机械）。
5）平行轴联轴器：中间盘通过销轴连接两平行轴，适应偏心工况，典型应用场景:平行轴传动系统（如输送机）。
三、应用限制
1）高速限制‌：无法吸收高速运转产生的热位移，仅适用于中低速场景。
2）安装要求‌：径向位移需≤0.05mm，角位移≤5×10⁻³ rad，否则引发附加载荷。
四、选型与材料
1.材料选择‌
轻载/高速：铝合金（减重、耐腐蚀）；重载/高速：铸钢或锻钢（高强度）。
2.设计要点‌：缩短联轴器与轴承间距以降低附加载荷影响。刚性联轴器凭借零背隙、高刚性的特性，成为精密运动控制系统的理想选择，但必须严格保证轴系对中性并合理匹配工况需求。佛山市奥迪斯传动科技有限公司专业生产各种传动配件，产品线包括各种动力传动件‌，具有免润滑、耐腐蚀、高精度传动的特点‌。想了解更多产品详情可联系13925950859。
