弹性联轴器

弹性联轴器是一种用于连接不同机构中的两根轴（主动轴和从动轴），使之共同旋转以传递扭矩的机械零件。它通常由金属圆棒线切割而成，常用的材质包括铝合金、不锈钢和工程塑料。在传递扭矩的同时补偿轴向、径向和角向偏差，并具备缓冲减震功能。其主要类型、特点和应用如下：
一、核心类型与结构
1.金属弹性体联轴器
1）‌螺旋槽型‌：采用连续多圈切槽的一体化金属弹性体（铝合金/不锈钢），主要补偿角向和轴向偏差，适用于低扭矩精密传动（如编码器联接）。
2）平行槽型‌：含3-5个短切槽，扭矩刚性更强，适用于轻负荷场景（如伺服电机与滚珠丝杠联接）。
2.橡胶/尼龙弹性联轴器
1）弹性套柱销型‌：利用橡胶套柱销传递扭矩，结构简单但可靠性较低，仅适用中速、低冲击场景（禁用起重机械）。
2）梅花型‌：预压橡胶嵌件构成多角形弹性体，兼具减震和绝缘性，广泛适配各类电机。
3）‌LX型柱销联轴器‌：采用MC尼龙柱销通过剪切传递扭矩，容许径向0.15–0.25mm、角向0.5°偏差，适用泵类及风机。
3.复合结构联轴器
1）活齿橡胶板型‌：楔形活齿与橡胶板粘接，通过摩擦阻尼吸收振动，专用于高振动机器（如压缩机）。

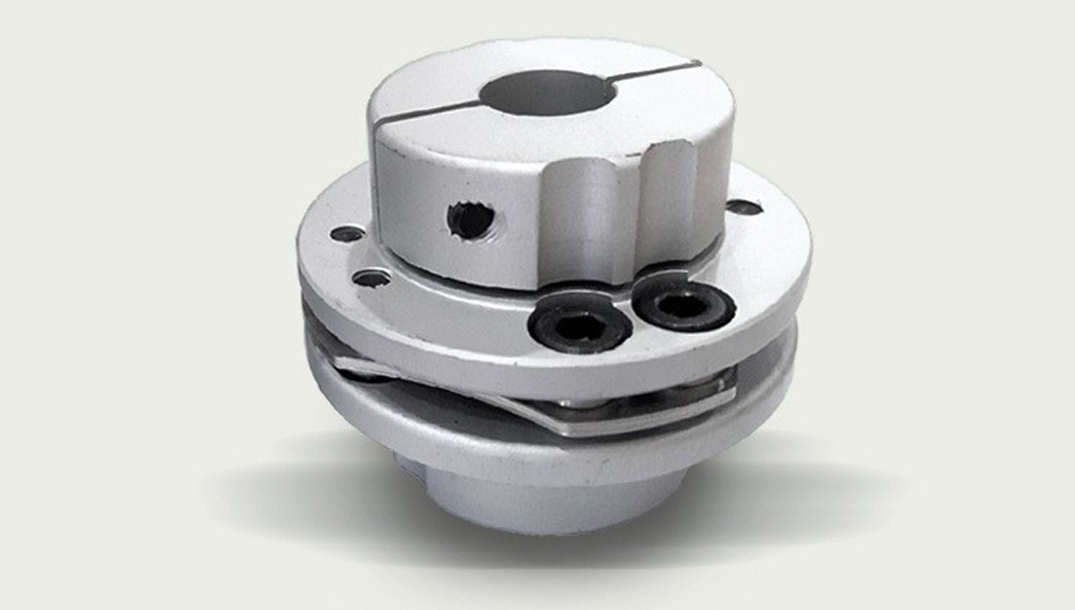

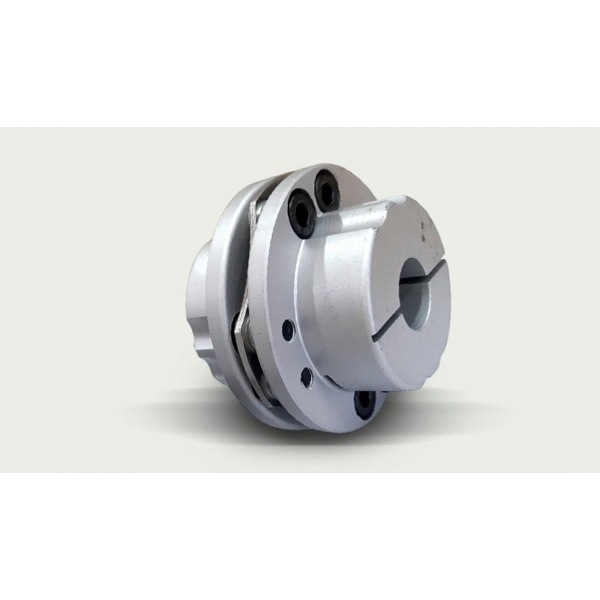

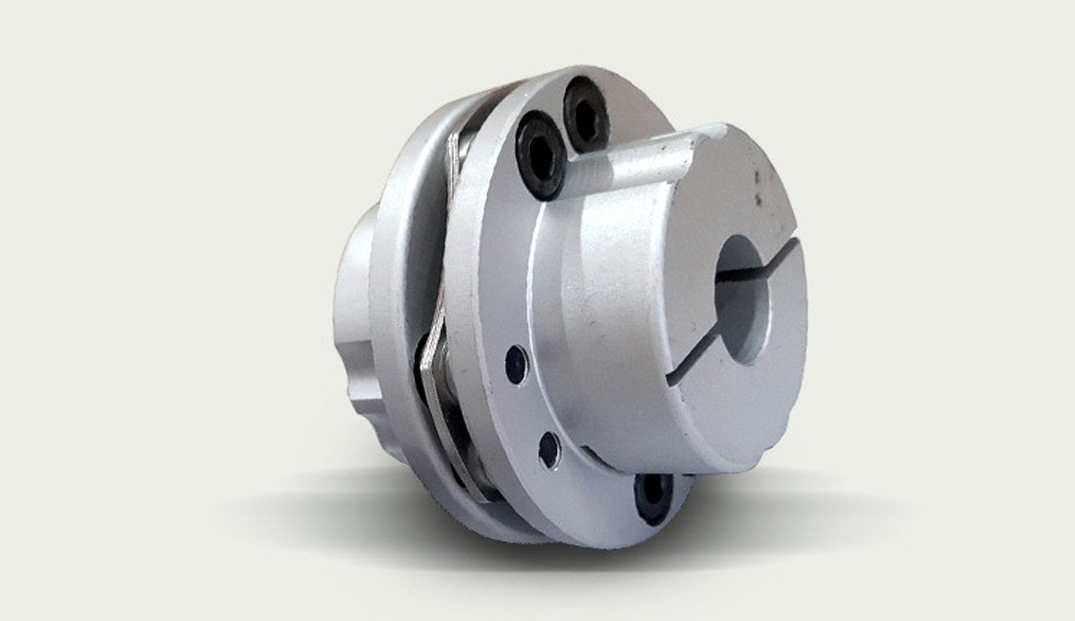

2）膜片型‌：金属叠片结构补偿多维偏差，航空材料制造，适用于高速大扭矩场景（如涡轮机）。
二、核心特性
1.偏差补偿能力
径向补偿：0.15–3mm（如LX型柱销联轴器）；角向补偿：0.5°–30′（如波纹管联轴器）；轴向补偿：±0.5–±2.5mm（螺旋槽型最优）。
2.动态性能
减震率达85%（弹性联接系统），扭转刚性高（膜片联轴器）；工作温度：-20℃至80℃（尼龙/橡胶材质）全不锈钢型耐腐蚀。
3.安装与维护
分割式橡胶嵌件支持轴对齐后插入安装，免维护设计抗油耐腐蚀。
三、典型应用场景
‌1）应用领域：精密仪器传动，推荐类型：螺旋槽型金属联轴器，优势：零回转间隙，高灵敏度。
2 ) 应用领域：伺服电机与丝杠,‌推荐类型:平行槽型/梅花型,优势：扭矩刚性高，补偿微小偏差。
3 ) 应用领域：风机/泵类设备,‌推荐类型:LX型尼龙柱销联轴器,优势:缓冲减震，经济实用。
4）‌应用领域：高振动机械（压缩机），‌‌推荐类型：活齿橡胶板联轴器，优势：摩擦阻尼吸收强振动。
5）‌应用领域：高速大扭矩传动，推荐类型：膜片式联轴器，优势：航空材料耐疲劳，补偿多维偏差。
备注:选型原则‌：刚性短轴用固定式联轴器，长轴需可移式设计；高速或振动场景首选弹性联轴器。禁用场景包括强冲击、重载低速及高可靠性要求的起重机构。弹性联轴器通常由金属弹性体构成，这种弹性体可以通过金属圆棒线切割而成。常用的材质包括铝合金、不锈钢和工程塑料。铝合金材质既轻巧又防腐蚀，不锈钢则具有良好的耐腐蚀性，而工程塑料则适用于需要轻量化的应用‌。佛山市奥迪斯传动科技有限公司专业生产各种传动件，产品线包括各种动力传动件‌，具有免润滑、耐腐蚀、高精度传动的特点‌。了解更多可咨询13925950859。
