联轴器结构图

联轴器可分为刚性联轴器和挠性联轴器两大类。1.刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力，要求两轴严格对中，但此类联轴器结构简单，制造成本较低，装拆、维护方便，能保证两轴有较高的对中性，传递转矩较大，应用广泛。常用的有凸缘联轴器、套筒联轴器和夹壳联轴器等。2.挠性联轴器又可分为无弹性元件挠性联轴器和有弹性元件挠性联轴器，前一类只具有补偿两轴线相对位移的能力，但不能缓冲减振，常见的有滑块联轴器、齿式联轴器、万向联轴器和链条联轴器等；后一类因含有弹性元件，除具有补偿两轴线相对位移的能力外，还具有缓冲和减振作用，但传递的转矩因受到弹性元件强度的限制，一般不及无弹性元件挠性联轴器，常见的有弹性套柱销联轴器、弹性柱销联轴器、梅花形联轴器、轮胎式联轴器、蛇形弹簧联轴器和簧片联轴器等。

以下是常见联轴器的核心结构解析及示意图获取途径（基于典型设计）：
‌一、刚性联轴器

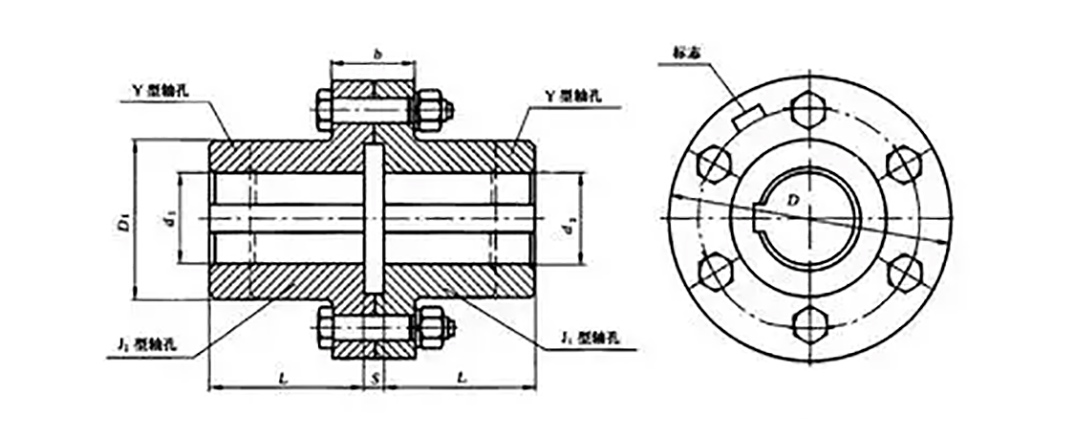

1.凸缘联轴器
结构‌：两带凸缘的半联轴器通过螺栓直接锁紧，依靠止口（凸肩凹槽）或铰制孔螺栓保证对中。
‌示意图关键词‌：凸缘联轴器剖面图。
特点‌：无偏移补偿能力，需严格对中。

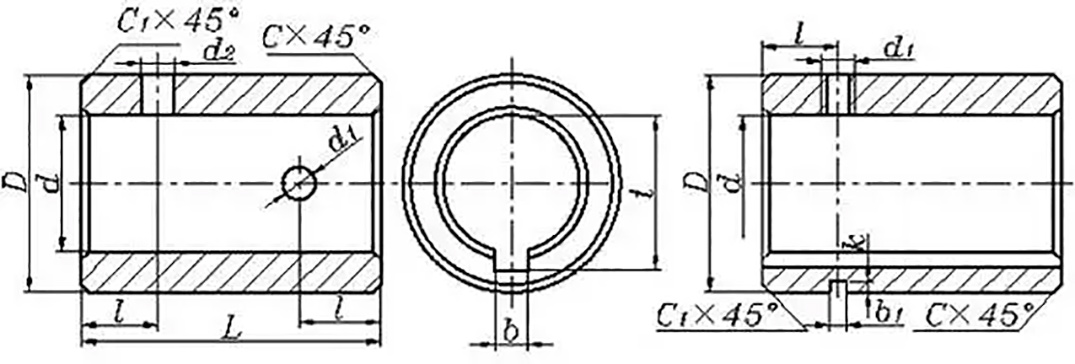

2.套筒联轴器
结构‌：圆柱形套筒连接两轴端，通过键、销钉或紧定螺钉固定。
‌示意图关键词‌：套筒联轴器装配图。
特点‌：结构极简，适用于短轴微位移场景。

‌二、挠性联轴器

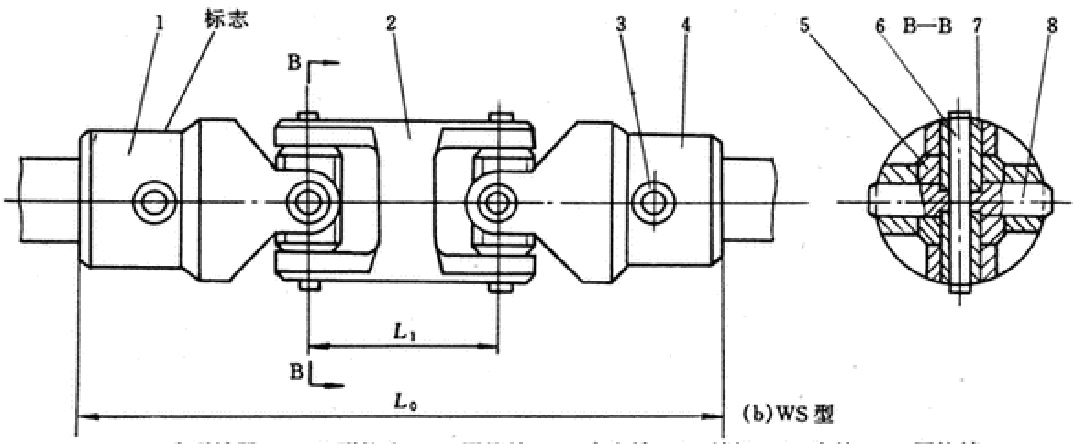

1.‌十字轴万向联轴器
结构‌：十字轴+两对叉形件组成铰接机构，允许大角度偏转（通常≤15°）
示意图关键词‌：十字万向节动态图。
变体‌：双联万向节可消除转速波动。

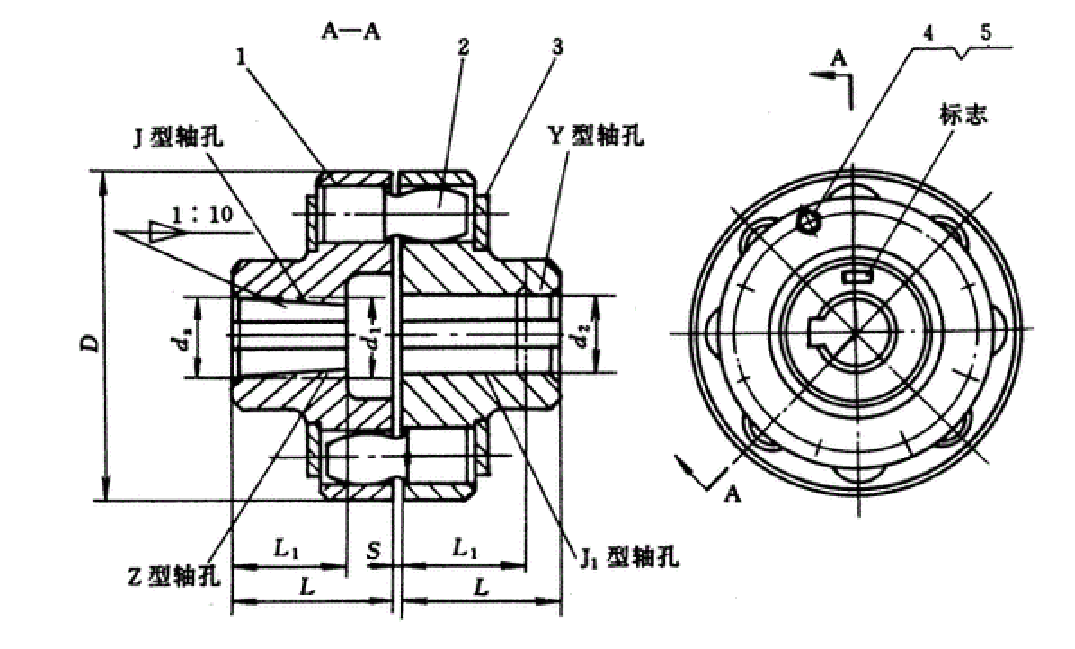

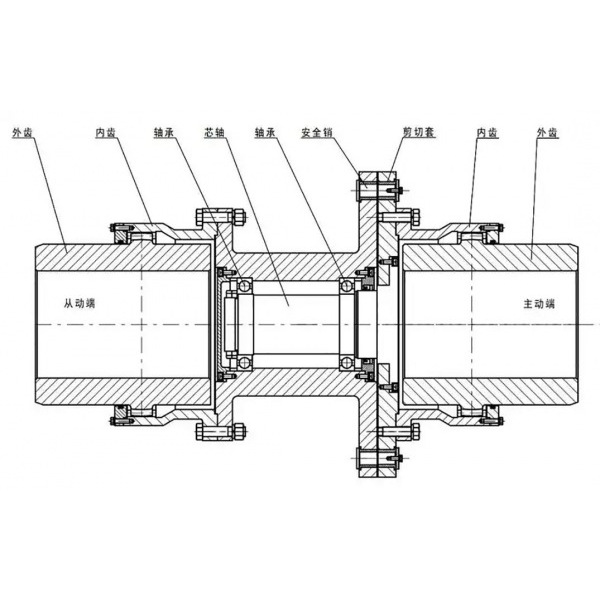

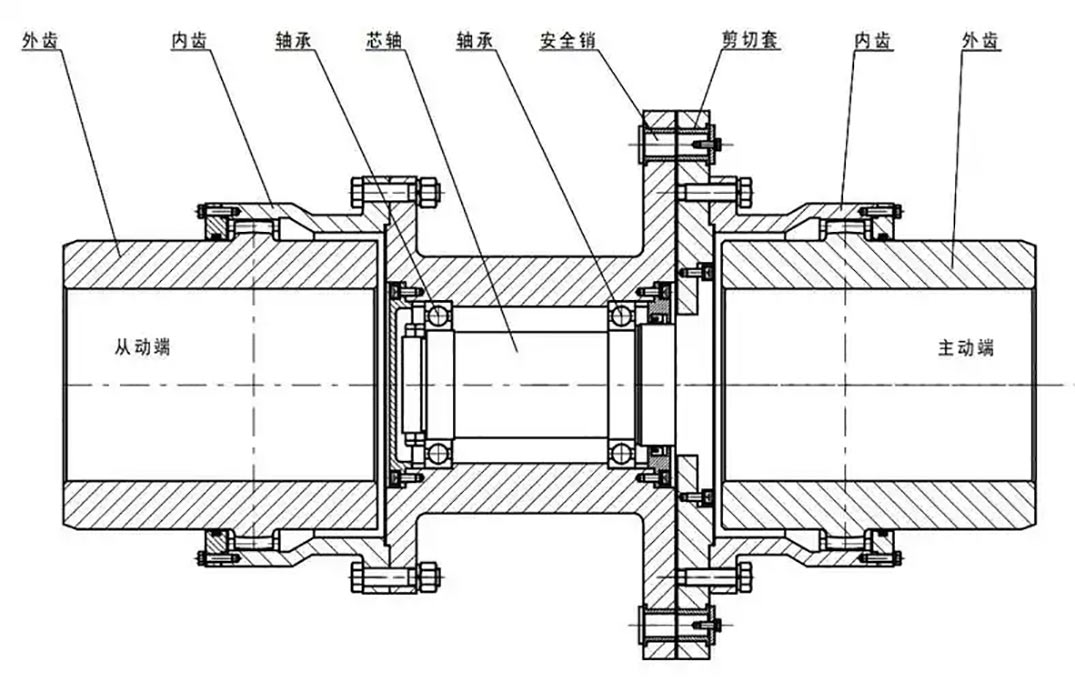

2.齿式联轴器
结构‌：内外齿圈啮合，齿侧间隙补偿径向/角向偏移。
示意图关键词‌：齿式联轴器剖视图。

3.‌弹性套柱销联轴器
结构‌：柱销外套橡胶弹性套，嵌入两半联轴器凸缘孔，缓冲振动。
示意图关键词‌：弹性套柱销联轴器分解图。

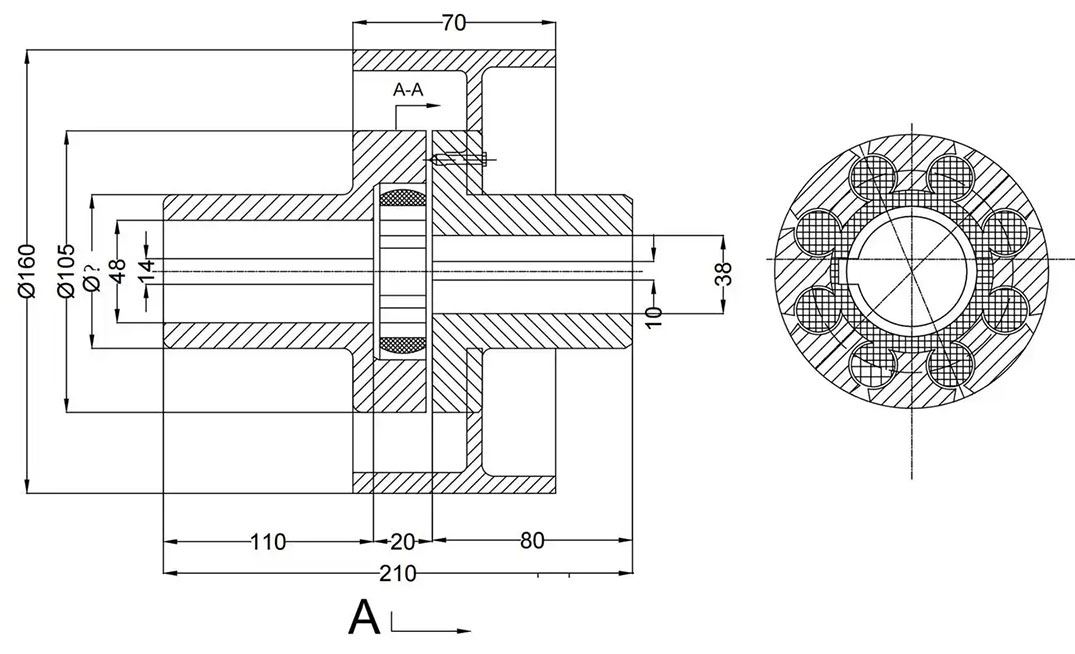

4.梅花联轴器
结构‌：梅花形弹性体（聚氨酯/橡胶）夹于两带凸爪的半联轴器间，吸振且绝缘
示意图关键词‌：梅花联轴器三维模型。

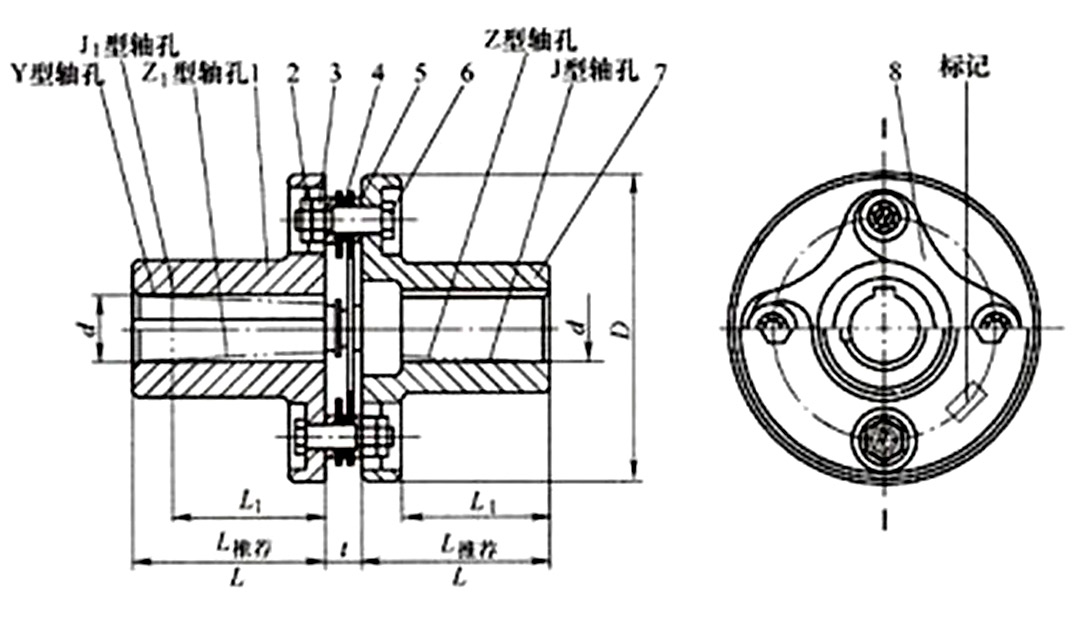

5.膜片联轴器
结构‌：金属膜片组叠合，螺栓连接半联轴器，高刚性补偿轴向/角向偏差。
示意图关键词‌：膜片联轴器工作原理动画。

6.蛇形弹簧联轴器
‌结构‌：蛇形弹簧片嵌入两半联轴器的齿槽，通过弹簧变形吸振。
示意图关键词‌：蛇簧联轴器剖视示意图。

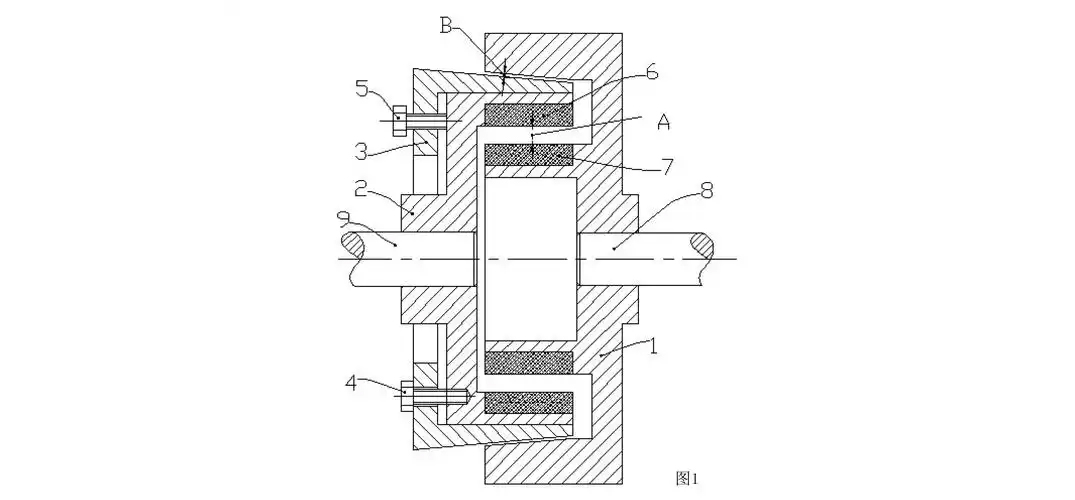

7.永磁联轴器
圆筒型‌：永磁体分布于内外环表面，隔板隔离实现无接触传动。
圆盘型‌：双平面磁盘对置（较少用，因轴向力大）
‌示意图关键词‌：永磁联轴器磁路设计图
注：实际结构可能因厂家设计存在差异，选型需参考具体技术参数
