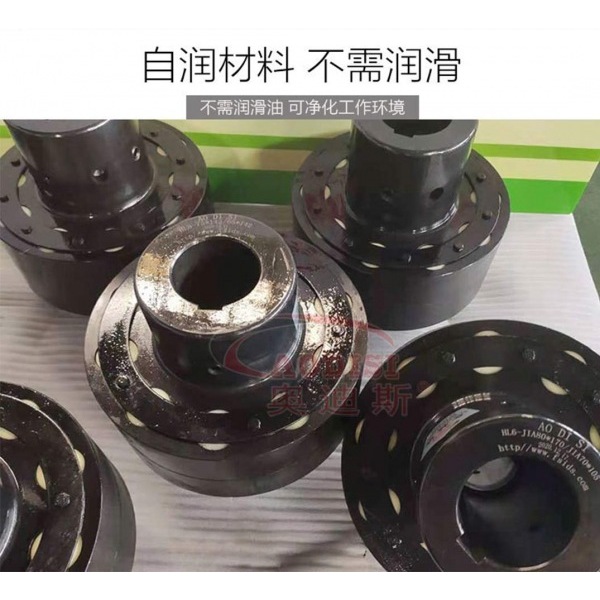

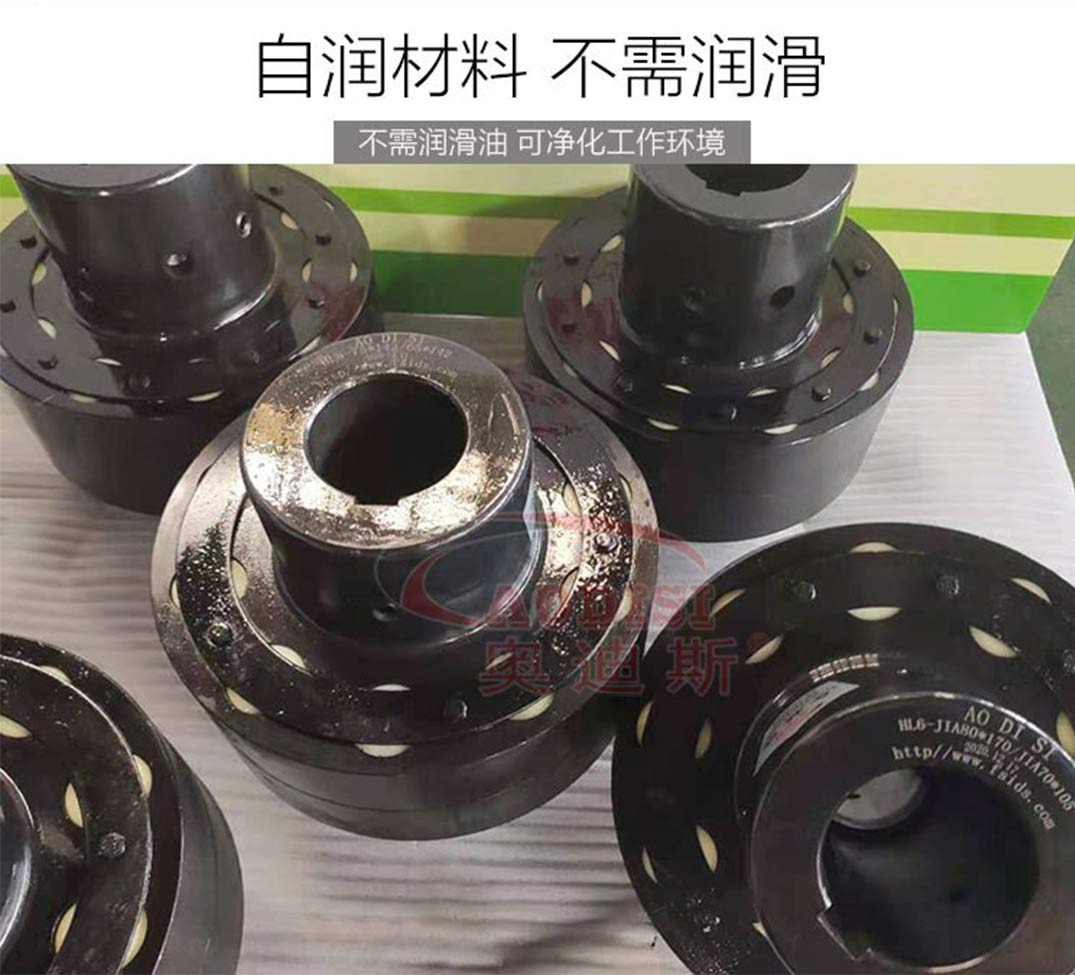

弹性柱销齿式联轴器的正确安装步骤是什么？

弹性柱销齿式联轴器公称转矩范围160~25000N·m，转速上限5600~7100r/min，工作温度-20~70℃，尼龙柱销无需润滑，但需定期检查磨损（厚度减少1/3需更换）。弹性柱销齿式联轴器的正确安装步骤如下：
1.安装前准备
检查零件：确认半联轴器、弹性柱销、挡圈等无裂纹或变形，柱销弹性正常
清洁轴面：清除轴和联轴器内孔的油污、毛刺，确保表面粗糙度达标
键槽配合：检查键与键槽的配合间隙，顶部需预留0.1~0.3mm间隙
2. 套装半联轴器
热装法：加热半联轴器（油浴或感应加热至120~200℃），迅速套入轴并冷却
冷装法：使用压力机平稳压装，确保轴线重合，避免歪斜
3.安装弹性柱销与挡圈
柱销插入：将尼龙柱销均匀装入两半联轴器的齿间，确保长度和直径符合要求
固定挡圈：挡圈开口方向需与柱销受力方向一致，完全卡入卡槽
4. 对中调整
轴向对中：两半联轴器轴向间隙误差≤±0.05mm
径向对中：径向偏差≤±0.1mm，使用百分表或激光仪调整
5. 紧固与检查
螺栓紧固：按对角线顺序拧紧螺栓至规定扭矩，避免受力不均
试运行：手动盘车检查转动灵活性，无卡滞或异响
45#钢半联轴器经调质处理，硬度达HRC28-32，可传递转矩范围160~25000N·m，适用于中高负载工况。广泛用于离心泵、风机等需频繁正反转的设备，不适用于高减振或低噪声要求的场合。佛山市奥迪斯传动科技有限公司我们拥有进口先进的设备，生产的联轴器传动件都有高精度高品质的出厂质量保证，所有的联轴器产品都有最快的速度为您提供解决方案，服务到位。了解更多产品可咨询13925950859。
