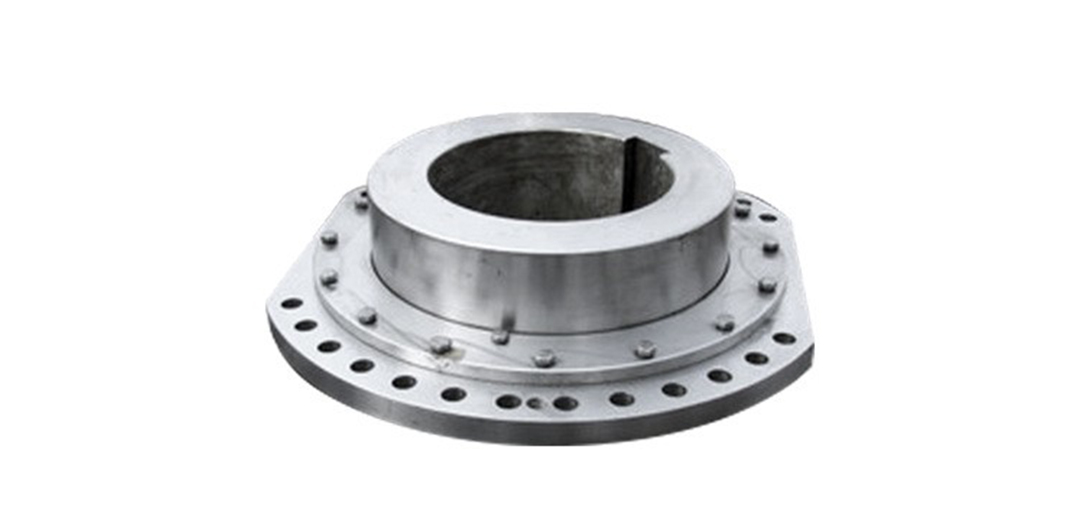

如何选择适合的卷筒用鼓形齿式联轴器型号？

卷筒用鼓形齿式联轴器外齿轴套的球面鼓形齿与内齿啮合，可补偿轴向、径向及角向偏差（综合位移补偿量达±1.5°），有效降低安装误差对传动系统的影响，通过外球面承载环分散径向力，减少附加弯矩，延长齿轮轴寿命。鼓形齿式联轴器选型指南
1.确定工况参数
转矩需求：根据负载计算实际转矩（T），选择公称转矩（Tn）≥1.2倍T的型号（如GICL型适用于1000N·m以下，GⅡCL型适用于1000N·m以上）。
环境适应性：粉尘、潮湿环境需加强密封（如双油封结构），高温工况选用42CrMo合金钢材质。
2. 补偿能力匹配
位移补偿：鼓形齿联轴器允许角位移±1.5°，径向位移量需根据轴偏移量选择（GICL(Z)型径向补偿能力优于GⅡCL(Z)型）。
环境适应性：粉尘、潮湿环境需加强密封（如双油封结构），高温工况选用42CrMo合金钢材质。
3. 结构类型选择
制动需求：起重机等需紧急制动的设备选用带制动轮型号（如NGCL型）。
空间限制：紧凑场景优先轴向尺寸小的CLZ型，重型设备可选法兰式GIICL型。
4. 经济性与维护
成本权衡：非频繁启停场景可选尼龙套型（如NL型），重载高频工况建议投资金属齿型（如GICL8型）。
维护便利性：需定期润滑的型号（如GIICL4型）应预留注油孔，免维护需求可考虑膜片联轴器替代。
5. 验证与调整
校核惯性矩：高速传动需验证联轴器惯性矩是否匹配系统动态特性。
卷筒用鼓形齿式联轴器公称转矩覆盖355 N·m至900 kN·m，适配重型卷筒工况，渐开线齿形设计使啮合平稳，效率达99.5%以上，能量损耗低，油脂或油浴润滑方案降低齿面磨损，维护周期延长至18个月以上。佛山市奥迪斯传动科技有限公司主营传动件卷筒用鼓形齿式联轴器等产品，具备从研发到销售的全链条服务能力，在非标定制的领域非常突出，生产的卷筒用鼓形齿式联轴器质量好，价格实惠。详情可咨询：13925950859。
