如何正确安装鼓型齿式联轴器？

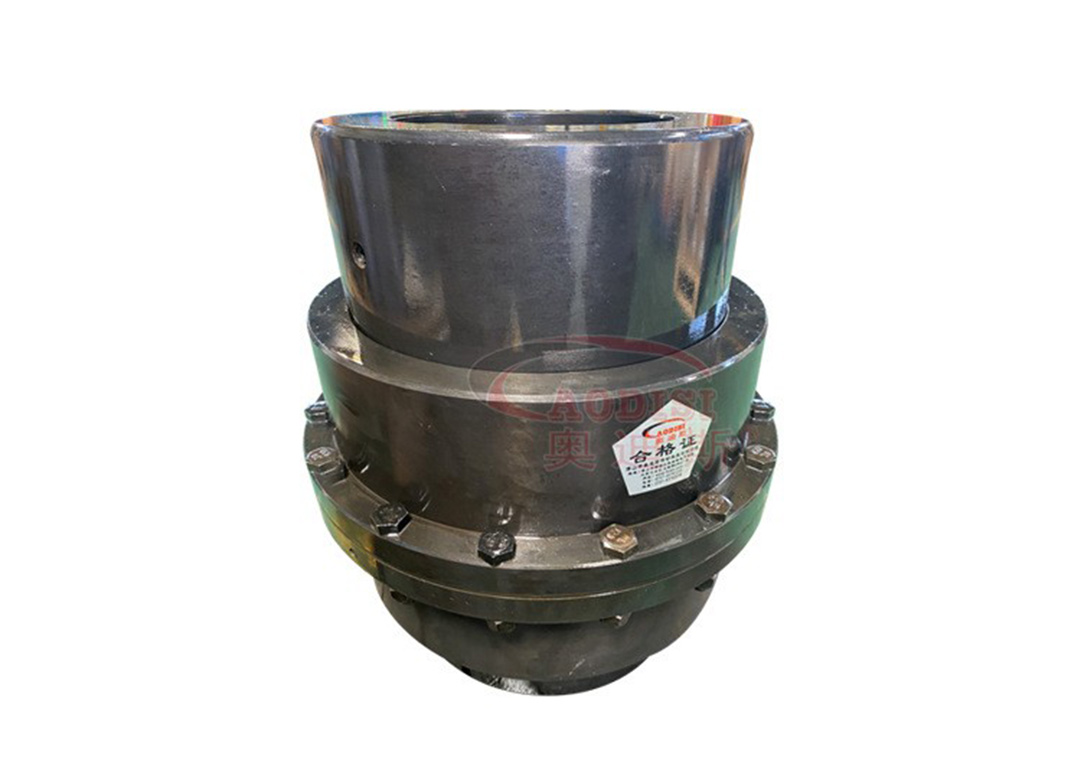

鼓型齿式联轴器是一种刚挠性联轴装置，广泛应用于冶金、矿山、起重运输、石油化工等重工业领域，特别适用于低速重载工况下的扭矩传递‌，可同时补偿轴向、径向及角向偏差（角位移许用值比直齿联轴器高50%），适应复杂安装工况。鼓形齿式联轴器安装步骤与要点
1.前期准备
检查外齿轴套与轴的配合公差，确保同轴度精度≤0.03mm，清洁轴及联轴器轴孔部的灰尘、油污，避免异物影响装配，热装外齿轴套时，加热至200℃左右（不低于180℃），采用温差装配法实现过盈配合。
2.初步找正
使用水平仪、角度尺和塞规调整两外齿轴套的外圆面及端面，确保径向和轴向偏差在允许范围内，固定动力端作为基准，移动减速机进行初步对齐。
3.精确找正
通过百分表测量外齿轴套的端面角度偏差（△α）和外圆同轴度（b），调整至设计精度，采用三点打表法：在1、2、3点位分别测量数据，通过垫片或千斤顶微。
4.对齿与紧固
双轴驱动联轴器需根据实测数据计算内齿套窜动齿数，确保螺栓孔与铰制螺栓精确匹配，使用扭矩扳手按规范紧固螺栓，避免过紧或松动。
关键注意事项：
同轴度控制：鼓形齿联轴器虽可补偿偏差，但安装精度直接影响寿命和振动。
润滑与密封：注油孔需定期润滑，密封圈防止泄漏，减少齿面磨损。
环境适应性：避免在极端温度（<-20℃或>45℃）或高振动环境中使用。
鼓型齿式联轴器相同外径下，承载能力比直齿联轴器高15%-20%，传动效率达98%-99.7%，鼓形齿设计优化了齿面接触应力，避免端棱挤压，延长使用寿命。佛山市奥迪斯传动科技有限公司我们拥有进口先进的设备，生产的联轴器传动件都有高精度高品质的出厂质量保证，所有的联轴器产品都有最快的速度为您提供解决方案，服务到位。了解更多联轴器可咨询13925950859。
