梅花型弹性联轴器

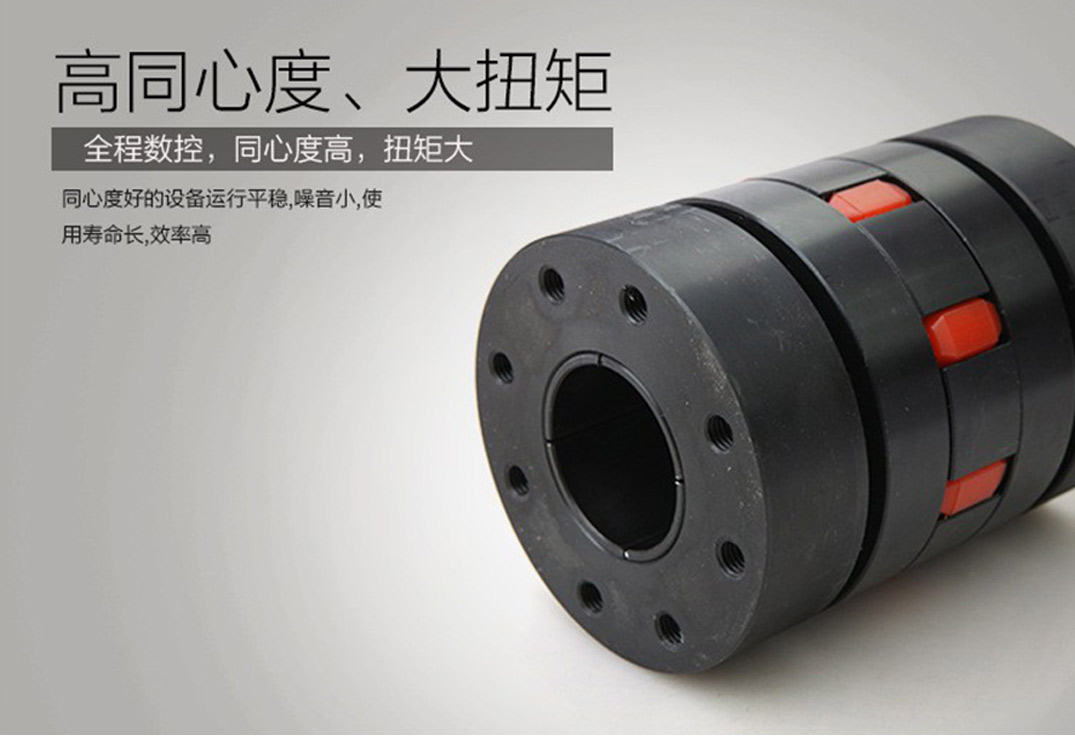

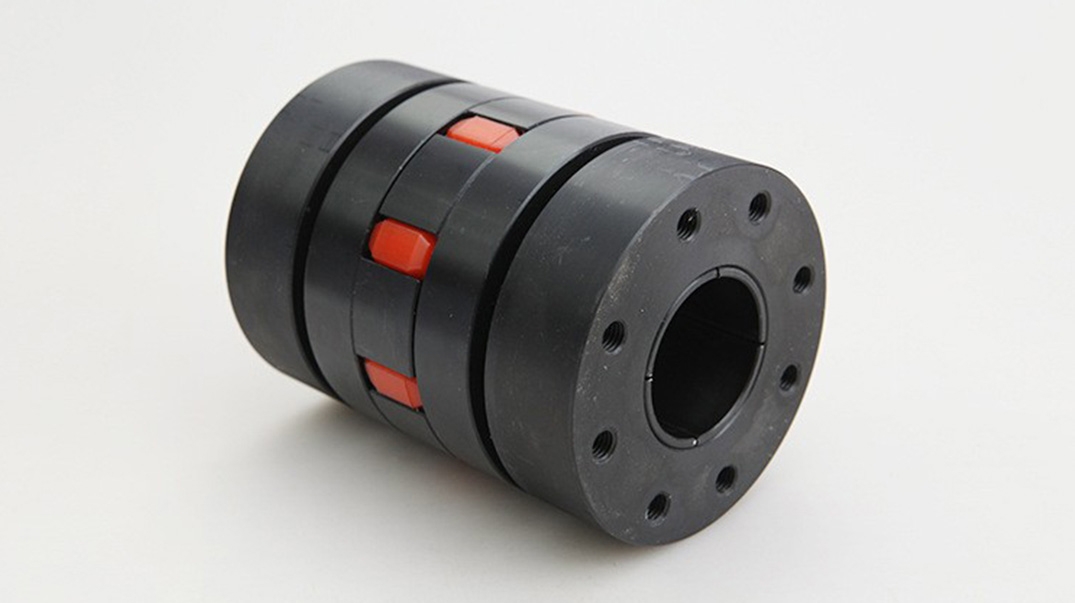

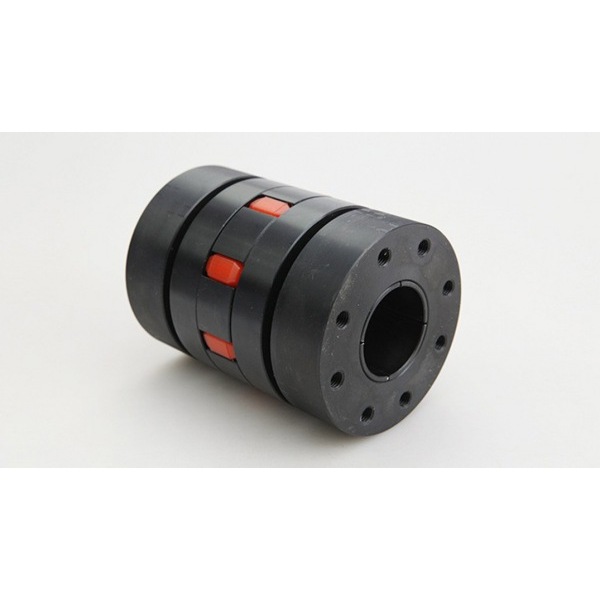

梅花形弹性联轴器由两个金属爪盘（通常为45号钢或铝合金）及中间的聚氨酯弹性元件组成。通过弹性体的变形，该联轴器能够补偿轴向、径向和角向位移，同时具有减振、缓冲和电绝缘功能‌，以下是关于梅花型弹性联轴器的综合解析，涵盖其结构原理、核心特性及选型要点：一、结构原理
1.基本构成
由两片带凸齿的金属爪盘（45号钢或铝合金）和中间的聚氨酯弹性体组成，通过弹性体受径向挤压传递扭矩；当两轴存在偏移时，弹性体发生变形自动补偿轴向、径向和角向偏差（轴向补偿±2.5mm，径向补偿≤5mm，角向补偿≤2°）。
2.标准化设计
符合国标GB/T 5272-2002，主要分为五种型号：
1）LM型‌（基本型）、‌LMD型‌（单法兰型）、‌LMS型‌（双法兰型）、‌LMZ-I型‌（分体制动轮型）、‌LMZ-II型‌（整体制动轮型）。
2）弹性体硬度可选75HA或85HA，适配不同工况需求。
二、核心性能参数
1)参数类型:公称扭矩,数值范围:25–12500 N·m,‌说明:覆盖轻载至重载场景。
2）参数类型:许用转速，数值范围:1500–15300 r/min，说明:聚氨酯弹性体耐离心力极限。
3）参数类型:工作温度，数值范围:-35℃ ~ +80℃，说明:弹性体耐寒耐热性稳定。
三、优势与适用场景
1.核心优势
1）免维护‌：无需润滑，抗油耐腐蚀，寿命长达2万小时以上。
2）电气绝缘‌：聚氨酯材料提供绝缘保护，适用于变频设备。
3）‌紧凑设计‌：径向尺寸小，适合空间受限场景（如伺服电机与丝杠联接）。
2.典型应用
1）冶金/矿山‌：频繁启停、中高速传动（如输送机、破碎机）。
2）泵类/风机‌：中等扭矩、需减震场景（LX型尼龙柱销替代方案）。
3）精密设备‌：零回转背隙设计适配伺服系统（如机床进给机构）。
梅花形弹性联轴器适用于频繁启停、正反转、中高速工况以及需要高可靠性的工作场合，如冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等‌。佛山市奥迪斯传动科技有限公司主营传动件等产品，具备从研发到销售的全链条服务能力，在非标定制的领域非常突出，生产的传动配件质量好，价格实惠。传动件详情可咨询：13925950859。
