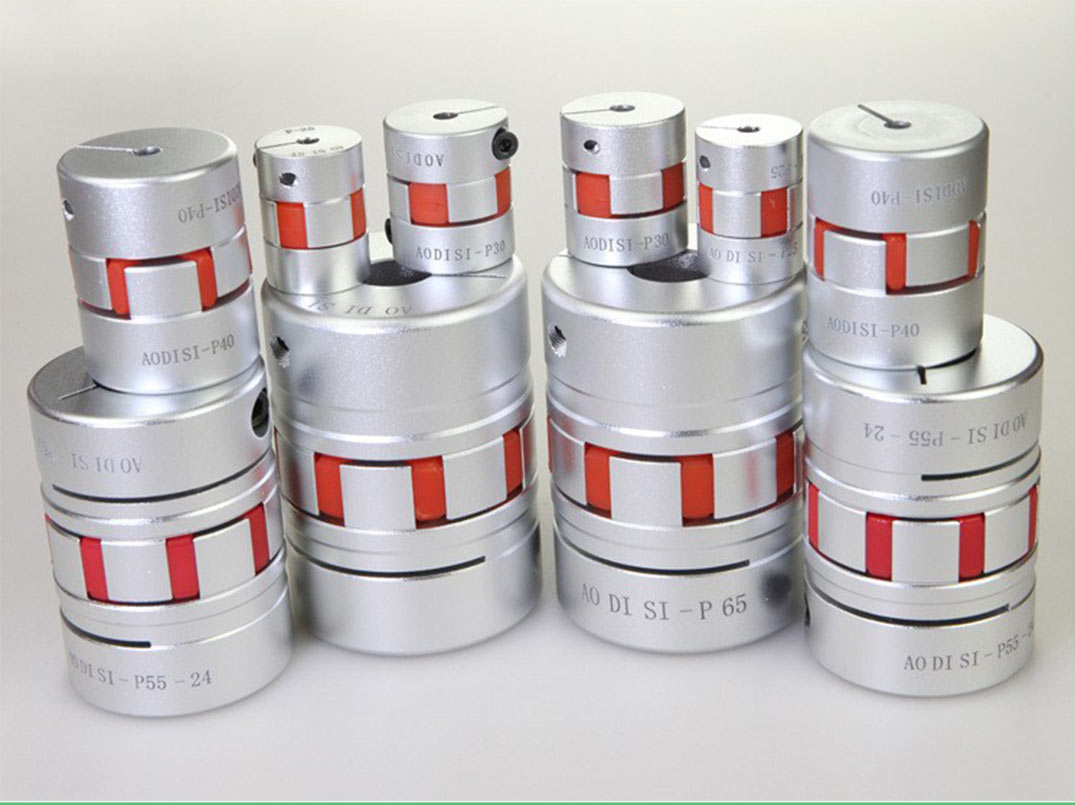

精密P型梅花弹性铝合金联轴器的安装步骤

精密P型梅花弹性铝合金联轴器自动补偿径向偏差（≤1mm）、角向偏差（≤1°）、轴向位移，降低安装精度要求‌，正反向回转特性完全一致，确保双向传动稳定性‌。精密P型梅花弹性铝合金联轴器安装步骤：一、安装前准备
1.‌清洁与检查
彻底清洁电机轴、丝杆端及联轴器内孔，去除毛刺、油污和异物，防止装配损伤或偏心‌，检查铝合金轴套内孔直径、键槽尺寸是否与设备轴匹配，弹性体表面无裂纹或变形‌。
2.对中精度校准
使用百分表或激光对中仪检测两轴同轴度：径向偏差‌ ≤0.05mm（高精度设备需≤0.01mm）‌，角向偏差‌ ≤0.05°（精密场景需≤0.02°）‌。
‌二、核心装配流程
1.安装半联轴器
将两半联轴器分别套入电机轴和丝杆轴，采用加热法（80–120℃油浴）或压装工具辅助过盈配合，禁止暴力敲击‌，键连接时确保键与键槽轻微过盈，顶部预留0.1–0.2mm间隙‌。
2.弹性体装配与间隙控制
将聚氨酯梅花垫嵌入联轴器凹槽，确保弹性体无扭曲或挤压变形‌，关键步骤‌：两半联轴器间预留 ‌轴向间隙≥1mm‌，避免热膨胀或振动导致刚性碰撞‌。
3.扭矩紧固
按对角线顺序分步拧紧螺栓，使用扭矩扳手至设计值（例：M12螺栓需40–70N·m）‌。
三、调试与验收
1.‌同轴度复测
手动旋转联轴器，用百分表复测径向位移（≤0.03mm）及端面间隙均匀性‌。
2.动态测试
空载低速运行，检查异常振动或噪音；逐步加载至工作扭矩，确认无打滑或温升异常‌。
‌四、维护要点
1）定期检查‌：每6个月检查弹性体龟裂或磨损，及时更换‌。
2）环境控制‌：避免长期在>80℃或化学腐蚀环境中运行‌。
安装警示‌：未预留轴向间隙或对中超差将导致弹性体提前失效，缩短寿命50%以上‌。
精密P型梅花弹性铝合金联轴器弹性体高效吸收设备振动与冲击载荷，保护精密传动部件（如伺服电机编码器）‌，适用于‌中高速场合‌（最高转速21000r/min），承载扭矩达125N·m‌。佛山联轴器厂家佛山市奥迪斯传动科技有限公司我们拥有进口先进的设备，生产的传动件都有高精度高品质的出厂质量保证，所有的传动件产品都有最快的速度为您提供解决方案，服务到位。了解更多可咨询13925950859。
