如何安装和维护精密U型膜片联轴器？

精密U型膜片联轴器无相对滑动部件，无需润滑，无磨损，寿命长达15–30年（理想工况），适用温度范围-80℃至300℃，耐酸、碱及油污腐蚀，适合化工、高温设备，精密U型膜片联轴器的安装和维护需严格遵循技术规范，以下为关键操作指南：一、安装规范
1.‌预安装检查
1）清洁轴端与联轴器内孔，确保无油污、毛刺（用细锉处理划痕），验证孔径与轴径匹配（孔径宜比轴伸长度小10–30mm）。
2）检测两半联轴节法兰盘跳动：外圆≤250mm时径向跳动≤0.05mm，＞250mm时≤0.08mm。
2.轴套装配
1）热装法（过盈＞0.3mm）‌：将半联轴节加热至120–150℃油浴保温，内孔膨胀后迅速套入轴端（轴端与联轴器端面需齐平）。
2）冷压法（过盈＜0.3mm）‌：使用液压工具压装，避免锤击导致变形。
3.对中校准
1）激光对中仪控制偏差：径向≤0.05mm，角向≤0.5°（高速设备需≤0.03mm/0.05°）
2）测量两半联轴节间距误差≤0.4mm
4.螺栓安装
1）螺栓‌从小孔外侧穿入‌，经膜片孔后从大孔穿出，套缓冲套+弹性垫圈，按‌交错方向‌拧紧。
2）关键禁忌‌：禁止反向安装螺栓，否则导致膜片扭曲断裂。
二、维护要点
1）维护项：螺栓紧固检查 周期/条件：每日启停前 操作标准：螺母无松动，用扭力扳手复核扭矩
2）维护项：膜片状态检测 ‌周期/条件：每6个月或异常振动时 操作标准：渗透探伤查裂纹（宽度＞0.1mm立即更换）
3）维护项：动平衡校准 周期/条件：转速＞1600r/min的设备 操作标准：年检，残余不平衡量≤5g·mm/kg
4）维护项：环境防护 周期/条件：腐蚀/高温工况 操作标准：每月涂防锈机油，＞80℃改用镍基合金膜片
三、安装禁忌与失效预防
1.‌致命错误‌
螺栓方向装反 → 膜片扭曲应力集中，轴向偏差＞0.5mm → 膜片波浪形弯曲疲劳。
2.寿命保障‌
工作扭矩≤额定值80%，避免频繁过载启停（每日≤5次），不对中运行超1小时需重新校准。
四、维护后验证
1.手动盘车确认无卡滞异响。
2.空载运行1分钟，监测振动值突增≤30%基线值。

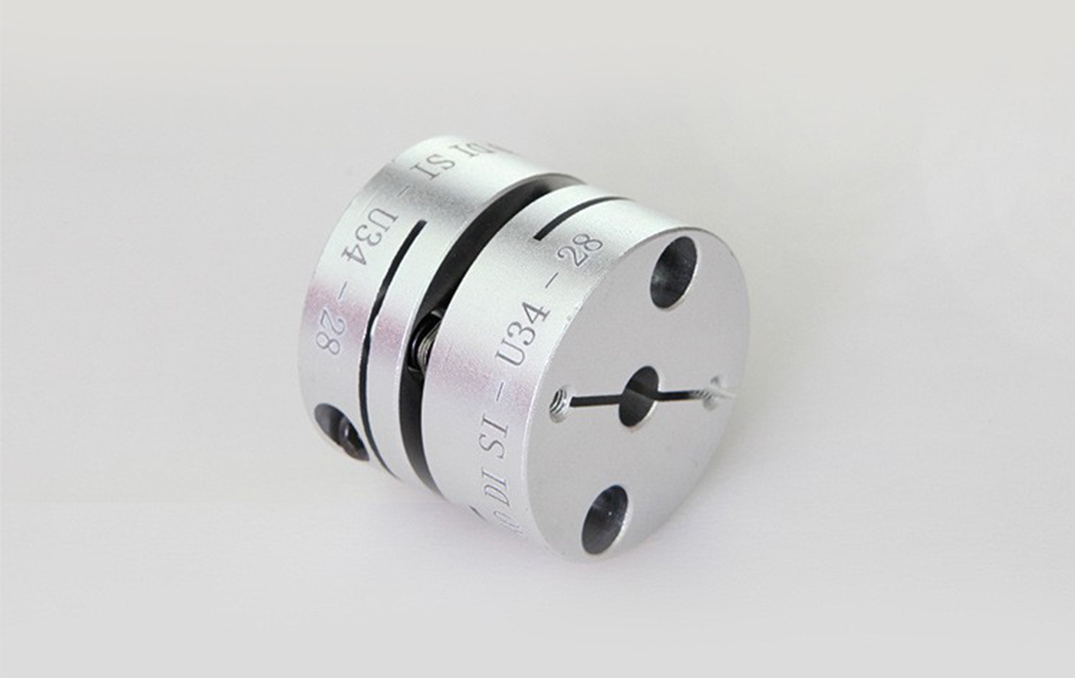

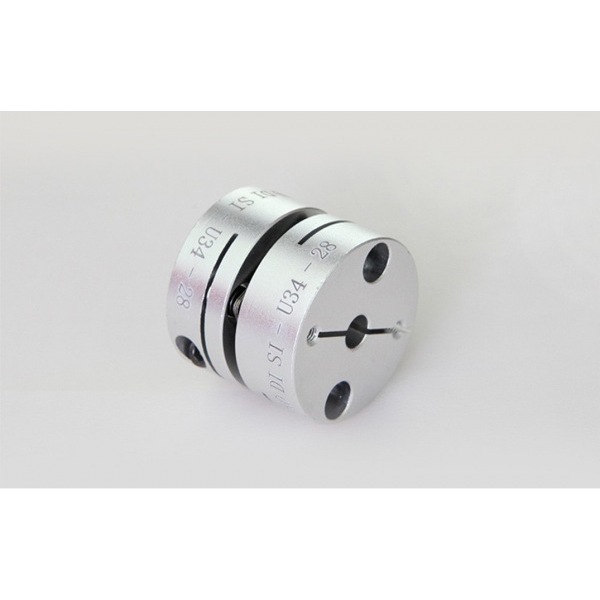

U型膜片联轴器由多层不锈钢膜片（通常为304材质）、两个铝合金轴套及高强度螺栓交错组装而成，膜片呈U型弯曲设计，通过弹性变形补偿轴向、径向和角向位移。佛山联轴器厂家佛山市奥迪斯传动科技有限公司持有自主品牌、自有工厂、研发生产一体化，生产的传动件都有质量和品质的保证，我们销售的传动件产品提供一流的售后服务，传动件可咨询13925950859。
