如何选择适合的卷筒用鼓形齿式联轴器？

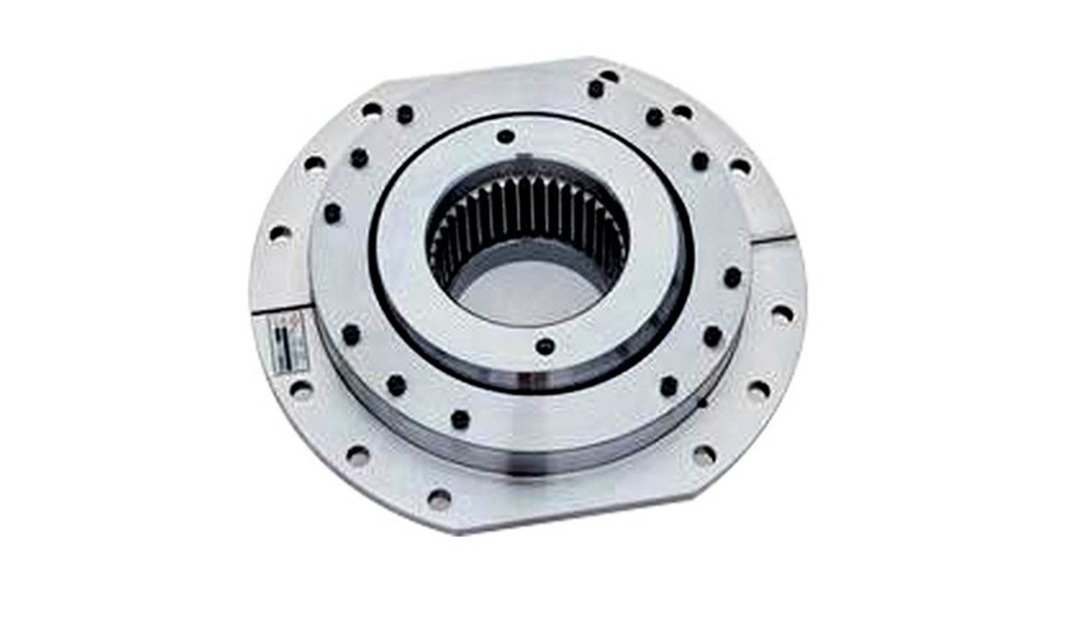

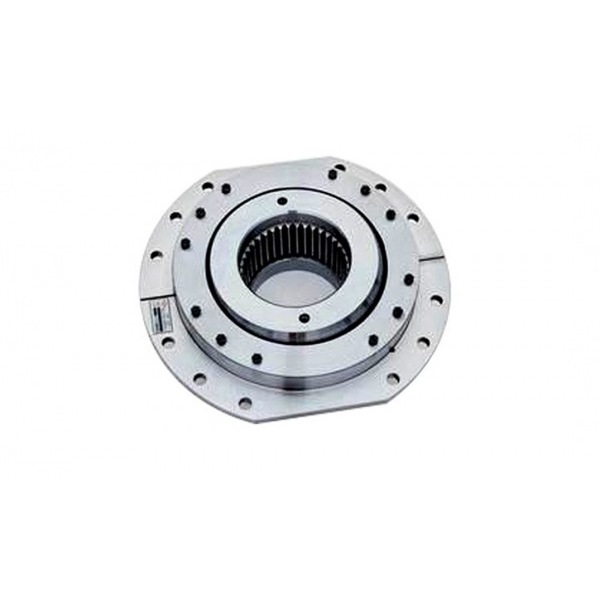

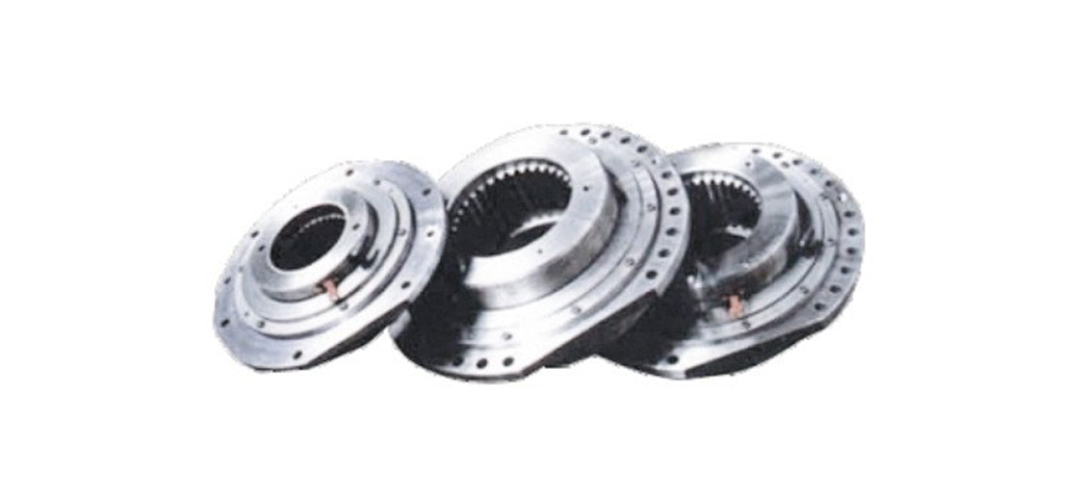

卷筒用鼓形齿式联轴器是针对起重设备起升机构设计的专用传动部件，核心功能是连接减速器输出轴与卷筒，同时传递转矩并承受径向载荷。内置承载环外球面与外套内承载面球面配合，实现自动调位功能，有效补偿卷筒工作时的径向位移选择适合的卷筒用鼓形齿式联轴器需综合考量载荷特性、工况条件与设备参数，以下是关键选型步骤和技术要点： 一、核心参数计算
1.转矩校核
T：理论转矩（由电机功率和转速计算）；K：工况系数（起重设备推荐取1.5~2.0）；K：启动频率系数（频繁启停取1.3~1.8）；K：温度系数（＞60℃时取1.1~1.3）；选型原则?：联轴器公称转矩Tn ≥ Tc，例如需求计算转矩300 kN·m时需选Tn≥350 kN·m的型号。
2.转速匹配
工作转速n需≤联轴器许用转速[n]，并预留20%安全裕度（n ≤ 0.8 × [n]），高速场景（如＞1500 r/min）需选择动平衡精度等级G6.3以上型号。
二、结构适配要求
1.轴径与安装形式
联轴器轴孔直径需匹配减速器输出轴与卷筒轴径（按大轴径选型），常见轴孔范围80~280 mm；连接形式选择：法兰式（标准减速器）→ DC系列，需制动盘→ WGP型，长轴距传动→ WGT型（带中间套）。
2.位移补偿能力
角向位移：≤1.5°~2.5°（推荐），安装对中偏差大的场合。
径向位移：≤0.3~6.3 mm，卷筒工作时径向晃动。
轴向位移：±1.5~5 mm，热膨胀或装配误差。
三、工况适应性优化
1.环境与材料
温度范围：-25℃~+80℃（超限需特殊润滑脂或耐低温合金）；腐蚀环境：选择镀镍齿面或不锈钢密封组件。
2.润滑与密封
强制润滑：高速重载（如转速＞1000 r/min）需配置集中润滑系统，滤油精度＜10 μm；密封设计：粉尘环境选用IP54防护等级的迷宫式密封。
四、安全与经济性
1.安全防护
优先选择带磨损指针的型号（如DC系列），磨损量超0.3 mm需更换；禁止用于承受轴向载荷的场景。
2.成本优化
批量采购时选择非标定制（如按卷筒法兰孔距定制外套），减少适配件成本，替代方案：直齿联轴器成本低30%，但角补偿仅1°，仅适合高精度对中设备。
关键提示：安装时轴线偏差需≤0.30′（角向）和≤0.2 mm（径向），超差将导致齿面异常磨损。定期维护周期为润滑脂每3个月补充、每半年更换。卷筒用鼓形齿式联轴器外齿轴套采用鼓形齿（球面齿设计），齿侧间隙大于普通齿轮，提升角位移补偿能力（最大允许角偏6°），内置齿面磨损指示装置，实时监测磨损状态，磨损量≥0.3mm时触发预警，预防断齿事故。佛山联轴器厂家佛山市奥迪斯传动科技有限公司持有自主品牌、自有工厂、研发生产一体化，生产的传动件都有质量和品质的保证，我们销售的传动件产品提供一流的售后服务，了解更多详情可咨询13925950859。
