如何选择同步带轮的形状？

同步带轮传动效率可达 ‌98%-99%‌（圆弧齿型及无级同步带轮），显著优于传统传动方式（如V带），节能效果明显。
1.同步带轮梯形齿（XL/L型）‌：齿形简单、成本低，适合低精度传动（如小型输送设备），但长期使用易磨损。
2.同步带轮方型齿（MXL型）‌：节距小，适配微型传动系统（如3D打印机）。
3.同步带轮全圆弧齿（HTD/S8M型）‌：齿根圆角过渡平滑，抗剪切力强，适合矿山机械等重载场景。
4.同步带轮修正圆弧齿（P系列）‌：优化齿廓曲线，传动精度高，适配机械手等高动态响应设备。
5.同步带轮双面齿设计‌：需双向传动或复杂路径布局时，支持双面同步带啮合。
6.同步带轮小直径带轮（≤50mm）‌：紧凑型设计节省空间，但需满足最小齿数要求（如HTD齿形推荐Z≥18）。

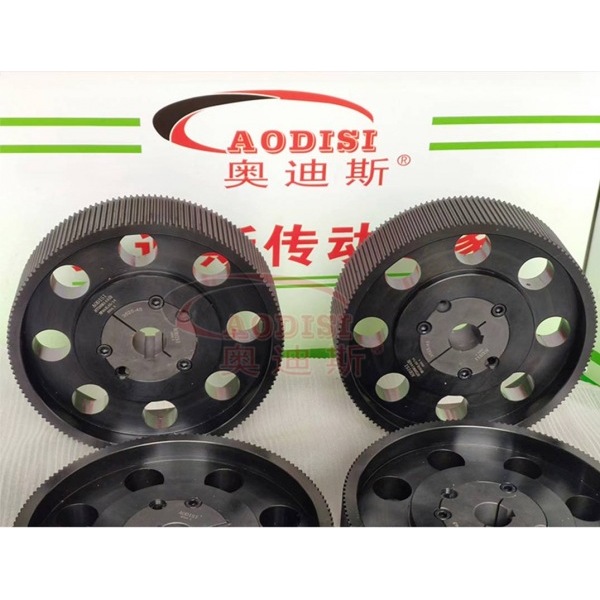

7.同步带轮大直径带轮‌：提升传动效率，但需校验安装空间与中心距（中心距公式：A≥(D1+D2)/2+15mm）。
8.同步带轮窄带（6-15mm）‌：适配轻载场景，同步带宽度需与带轮槽宽严格匹配（公差≤±0.3mm）。
9.同步带轮宽带（≥20mm）‌：增强抗拉强度，用于重载高速传动。
10.同步带轮齿数≥24‌：提升传动平稳性，降低啮合噪音。
11.同步带轮齿数≤16‌：需特殊设计（如加强齿根强度），避免跳齿风险。
12.同步带轮键槽孔（ISO标准）‌：通过平键传递扭矩，适合高负载场景，需配合键槽加工。

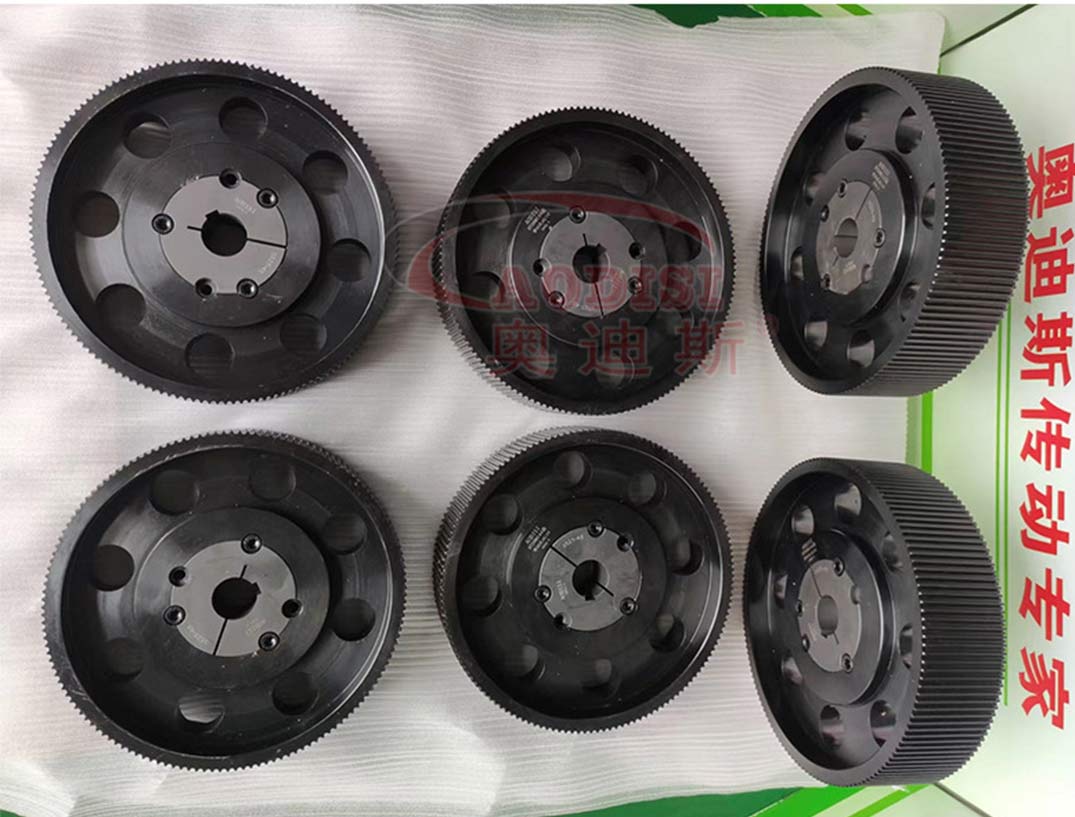

13.同步带轮锥形孔（带胀套）‌：无需拆卸轴即可调节位置，适配快速维护需求。
14.同步带轮单凸缘轮（FL型）‌：单侧挡边防止同步带跑偏，用于开放式传动布局。
15.同步带轮双凸缘轮（DFL型）‌：双侧挡边增强稳定性，适合垂直传动或振动较大场景。
同步带轮采用无滑动啮合设计，确保传动比恒定，适用于高精度动力传输场景（如数控机床、自动化设备）。
