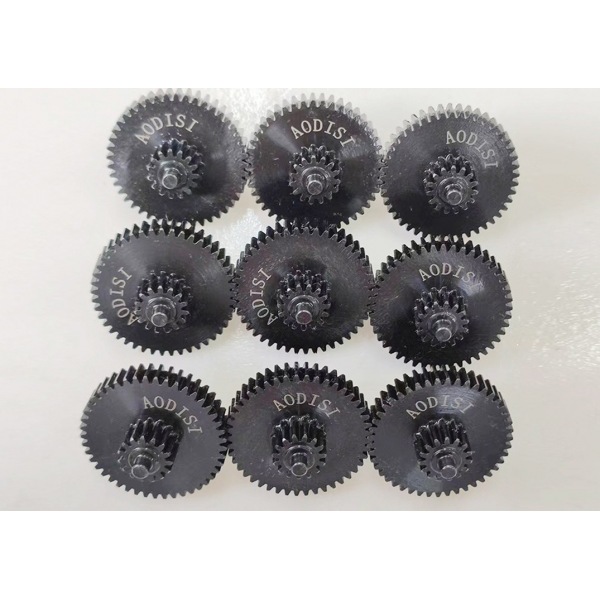

小模数齿轮工作原理

小模数齿轮（行业定义 m≤1mm）的核心工作原理，是基于渐开线齿形的精密啮合传动，通过齿面间的力传递实现动力与运动的精准转换，其本质是利用齿轮齿数比的恒定关系，将主动轮的转速、扭矩传递给从动轮，同时满足微型传动场景对空间、精度的严苛要求。
齿轮传动的基础是齿面啮合的共轭运动。小模数齿轮多采用渐开线齿形（钟表等场景常用摆线），这种齿形的关键优势的是啮合时瞬时传动比恒定，即两齿轮啮合点的公法线始终与基圆相切，避免传动过程中出现冲击或振动。当主动轮转动时，其轮齿依次与从动轮轮齿接触，主动轮的齿廓推动从动轮的齿廓，通过正压力产生的切向分力驱动从动轮旋转。啮合过程中，齿面间同时存在滚动与微量滑动，滚动保证传动效率，滑动则需通过材料自润滑性或润滑油膜减少磨损，这也是小模数齿轮多选用 POM、渗碳合金钢等耐磨材料的重要原因。
动力与运动的传递遵循严格的机械规律。小模数齿轮的传动比由两轮齿数反比决定，即 i12=z2/z1（i 为传动比，z1、z2 分别为主动轮、从动轮齿数），通过调整齿数比可实现减速、增速或换向功能。例如，在手术机器人关节中，通过多组小模数齿轮啮合，能将伺服电机的高速低扭矩转化为末端执行器的低速高扭矩，同时保证传动误差≤±0.05%。由于小模数齿轮齿厚极薄（最小可至 0.3mm），齿面接触压力远大于普通模数齿轮，因此其工作原理的实现依赖齿根强度设计 —— 通常采用全圆弧齿根结构，分散应力集中，避免啮合时齿根断裂。
精度是小模数齿轮工作原理有效落地的核心保障。超小模数齿轮（0.1≤mn<0.5mm）的啮合间隙仅为微米级，齿距累积误差、齿形偏差等都会直接破坏传动比的稳定性。在工作过程中，齿轮的径向跳动、齿向偏差会导致啮合点偏移，引发振动和噪音，因此需通过 GB/T 2363-2025 等标准严格控制精度。例如，5-6 级精度齿轮的齿距累积误差控制在 0.01-0.03mm，确保啮合时每对轮齿精准贴合，实现平稳传动。
小模数齿轮的工作原理还需适配不同场景的特殊需求。在消费电子中，塑料小模数齿轮通过注塑成型保证齿形一致性，利用材料弹性缓冲啮合冲击；在航空航天领域，金属小模数齿轮经渗碳淬火处理，通过高强度齿面承受高频次啮合载荷。多齿轮组的协同工作还能拓展传动功能，如交错轴小模数螺旋齿轮可实现空间交错轴的动力传递，满足微型设备的复杂布局需求。
小模数齿轮的工作原理以渐开线啮合为核心，以齿数比为传动基准，以高精度制造为实现前提，通过材料、结构与工艺的协同，在微小空间内完成高效、精准的动力与运动传递，成为微型精密传动系统的核心部件。佛山市奥迪斯传动科技有限公司持有自主品牌、自有工厂、研发生产一体化，生产的齿轮都有质量和品质的保证，我们销售的齿轮产品提供一流的售后服务，齿轮了解更多详情可咨询13925950859（陈经理）。
