Z5大型胀套选型时如何考虑对中精度

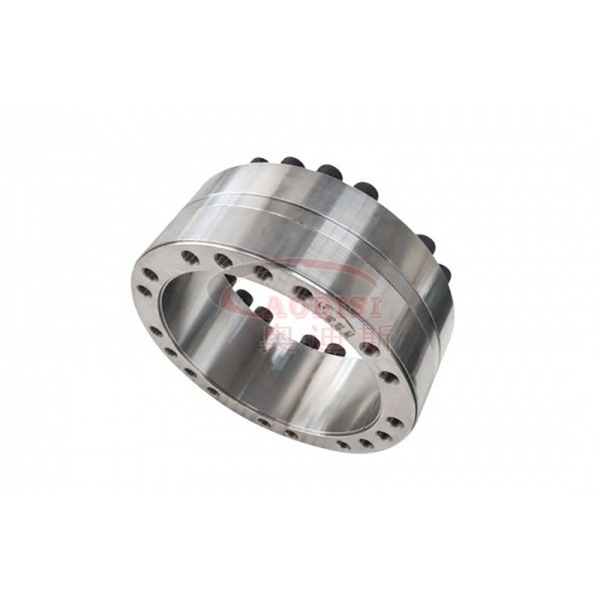

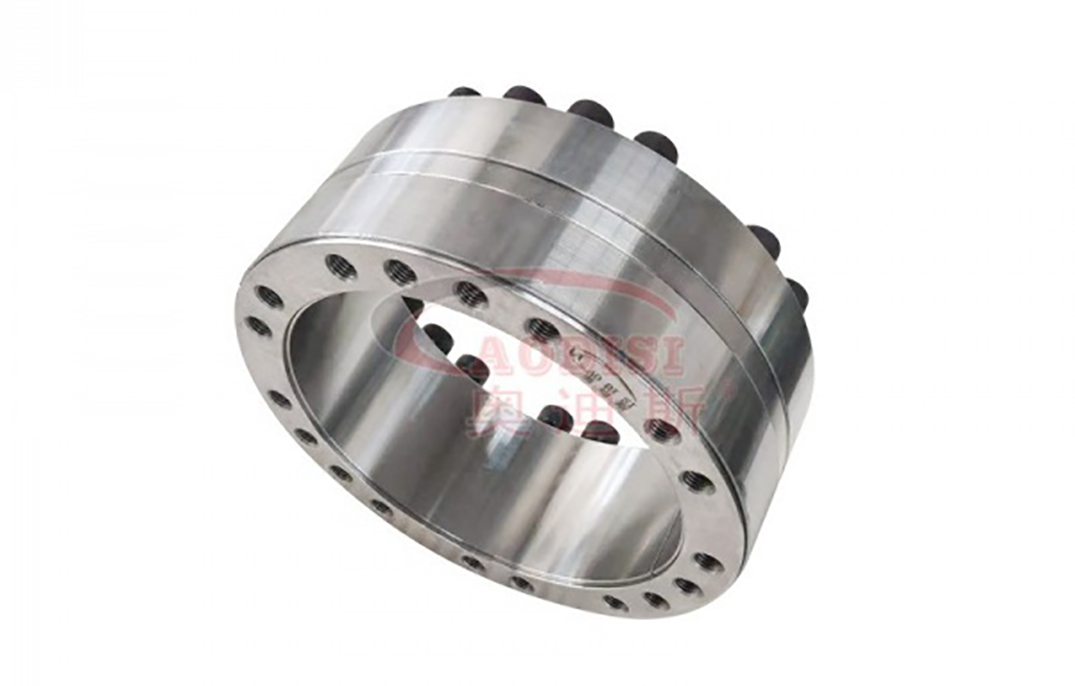

Z5型大胀套（胀紧联结套）是一种重型机械传动联结件，具有高承载能力和精确对中性，适用于传递大扭矩及对精度要求严苛的工业场景。
1.Z5型大胀套锥度值‌：固定为‌1:30‌，降低装配偏心误差，径向跳动控制更精准。
2.Z5型大胀套结合面长度‌：显著长于普通型号（如轴径100mm时结合面长60mm），通过增大摩擦接触区域抑制径向位移，实现‌同轴度≤0.05mm‌。
3.Z5型大胀套轴向约束能力：长结合面设计可限制轴向窜动，允许位移仅‌≤0.3mm‌，适用于需精密轴向定位的场景（如数控机床主轴）。
4.‌Z5型大胀套轴/孔加工精度的参数：轴径公差h7/g6，孔公差H7（需配合Ra≤1.6的表面粗糙度）。
5.Z5型大胀套径向跳动公差：≤0.05mm（精密传动）（安装后实测跳动≤0.03–0.05mm）。
6.‌Z5型大胀套负载稳定性：避免冲击振动（如精密滚筒），多锥面结构抗微振，防精度劣化。
7.Z5型大胀套装配流程规范：按对角线顺序分3次拧紧至额定扭矩（例：M12螺栓需145N·m），防止单侧应力导致偏心；结合面需无水无油，避免压力传递不均降低对中性。
8.Z5型大胀套精度验证方法：千分表检测安装后径向跳动，超0.05mm需重新装配；空载运行后加载至额定扭矩120%，检测跳动变化量≤0.01mm。
Z5型大胀套专为传递大载荷设计，通过螺栓预紧产生的径向压力与摩擦力实现轴毂无键联结，避免键槽削弱轴强度。
