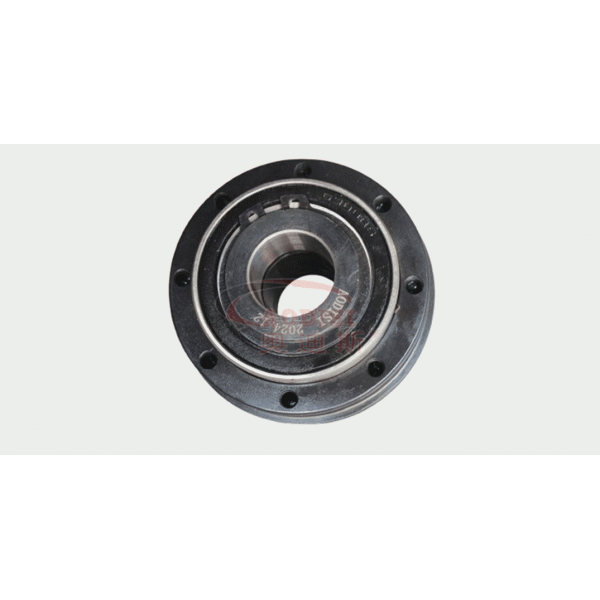

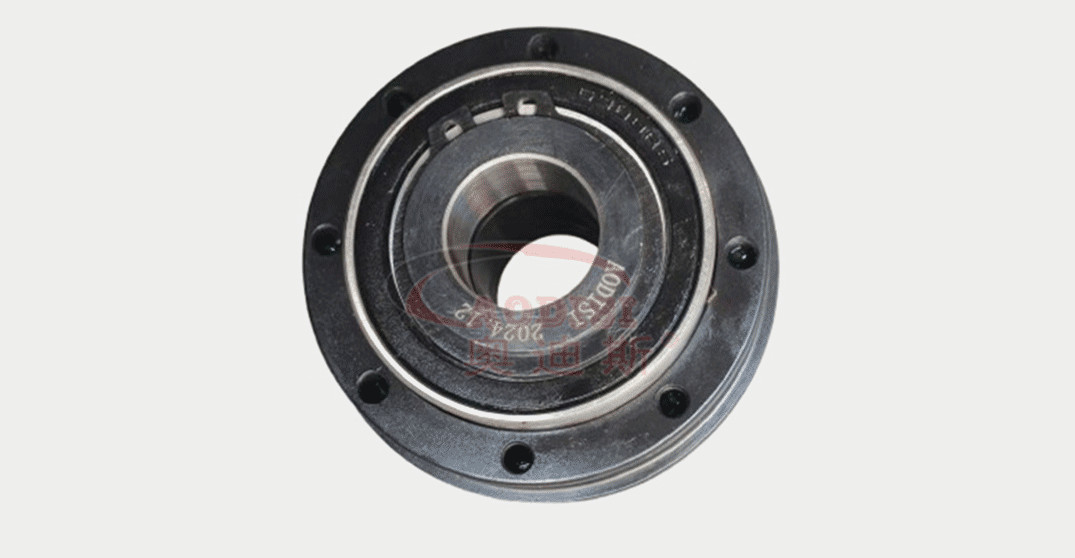

滚珠式扭力限制器工作原理

滚珠式扭力限制器过载时触发位移开关，输出24V直流电信号，可联动报警装置或紧急关闭驱动设备。
1.滚珠式扭力限制器的工作原理基于精密滚珠与凹坑的机械啮合机制，实现过载时的瞬时动力切断，核心工作原理：滚珠楔入凹坑传递扭矩 → 负
载超限 → 滚珠脱离凹坑 → 主/从动端分离 → 输出电信号。
2.滚珠式扭力限制器正常扭矩传递：主动端带动滚珠沿凹坑斜面楔入，通过挤压作用推动从动端旋转；扭矩传递过程无间隙，确保精密设备（如伺服系统）的传动精度。
3.滚珠式扭力限制器过载保护触发：当负载扭矩‌超过弹簧预设值‌时，滚珠受反向力脱离凹坑，主/从动端瞬间分离（响应时间约 ‌0.001–0.003秒‌）；分离同时触发轴
向位移：发讯环移动激活传感器，输出‌24V直流电信号‌，联动控制系统停机或报警。
4.滚珠式扭力限制器复位机制：过载解除后，主动端继续旋转带动滚珠滑动，直至落入‌下一个凹坑‌自动恢复啮合。
5.滚珠式扭力限制器单点复位：需旋转至唯一固定角度（通常0°位置）复位，适用于通用传动设备；多点复位：每15°、30°设复位点，就近啮合，适用于角度敏感设备。
6.滚珠式扭力限制器扭矩控制精度‌：通过调整弹簧预压力实现扭矩无级设定，误差范围±3–5%。
7.滚珠式扭力限制器零反向间隙‌：传递过程无空程，适用于高精度定位场景（如机床进给系统）。
8.滚珠式扭力限制器耐用性‌：无摩擦损耗部件，可承受高频次过载动作。
滚珠式扭力限制器采用碟形弹簧预压+滚珠凹坑啮合结构，扭矩设定误差≤±5%，支持无级调节，对比摩擦式扭力限制器，精度提升50%以上，适用于伺服电机、滚珠丝杠等精密传动场景。
