蜗杆蜗轮的模数如何确定？

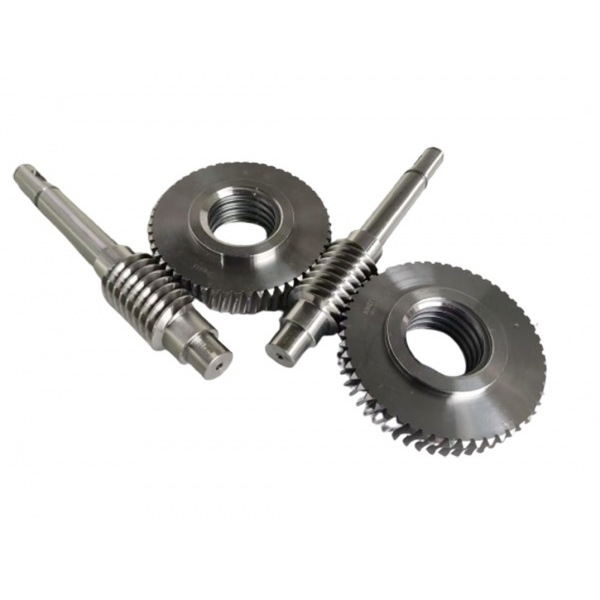

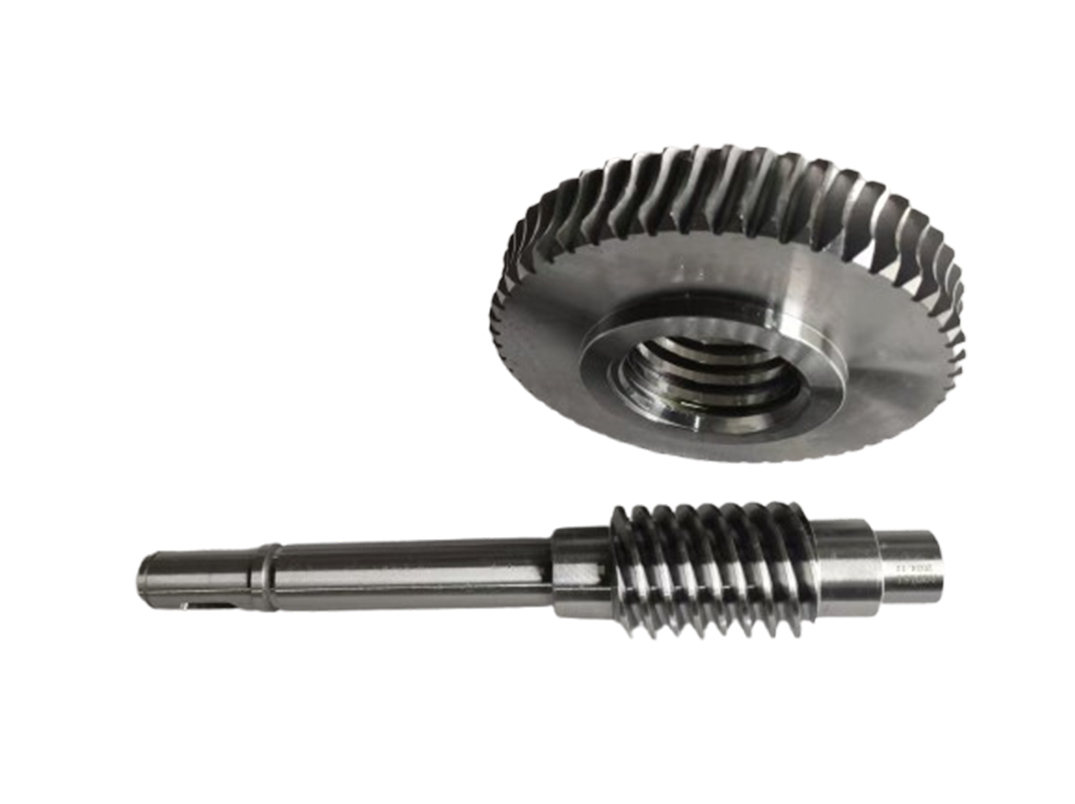

蜗轮蜗杆是一种常见的机械传动装置，主要用于传递两交错轴（通常为90°）之间的运动和动力。
1.蜗轮蜗杆模数标准值与齿轮模数不同，需查阅专用标准表格（如GB/T 10085-1988）。
2.模数需满足传递功率和转速要求，通常通过强度计算初步选定，再校核接触疲劳强度和弯曲强度。
3.根据功率和转速查表或经验公式初选模数，例如中等载荷下可选模数2~3。
4.接触强度?：校验齿面接触应力是否满足材料许用值；弯曲强度?：蜗轮齿根弯曲应力需低于安全阈值。
5.最终模数需符合标准系列，并与蜗杆直径系数q、导程角γ等参数协调（如γ = arctan(z?/q)）。
蜗轮蜗杆单级传动比可达10-80（动力传动）或更高，当蜗杆导程角小于摩擦角时，传动不可逆。
